Atril de madera cortado con láser

Materiales necesarios

Madera contrachapada de 3 mm

Sistema láser AlgoOS →

Maquina usada

Grabador láser AlgoLaser Alpha MK2 de 20 W

Consulte las configuraciones sugeridas para su máquina láser →

Corte de madera

Imagen

15000 mm

Fuerza

80%

Velocidad de llenado

6000 mm

Fuerza

50%

Línea -Velocidad

700 mm

Fuerza

20%

Línea -Velocidad

300 mm

Aprobar

1

Fuerza

100%

  • Cómo cortar con láser un atril de madera: guía paso a paso con grabador láser

Como aficionado al grabado láser, pocos proyectos demuestran la capacidad real de un grabador láser como un atril de madera cortado con láser . Este proyecto combina grabado y corte láser , corte láser preciso de madera contrachapada y un ensamblaje mecánico limpio en una construcción práctica que funciona igual de bien tanto para principiantes como para artesanos experimentados.



Utilizando una grabadora láser de diodo, específicamente la AlgoLaser Alpha MK2 de 20 W, puedes transformar una lámina plana de madera contrachapada de 3 mm en un soporte de exhibición de madera de aspecto profesional. Ya sea que estés trabajando en ideas para regalos cortados con láser, decoración personalizada para el hogar o producción en pequeñas cantidades, esta guía muestra un flujo de trabajo repetible que se aplica a la mayoría de las grabadoras láser de escritorio.

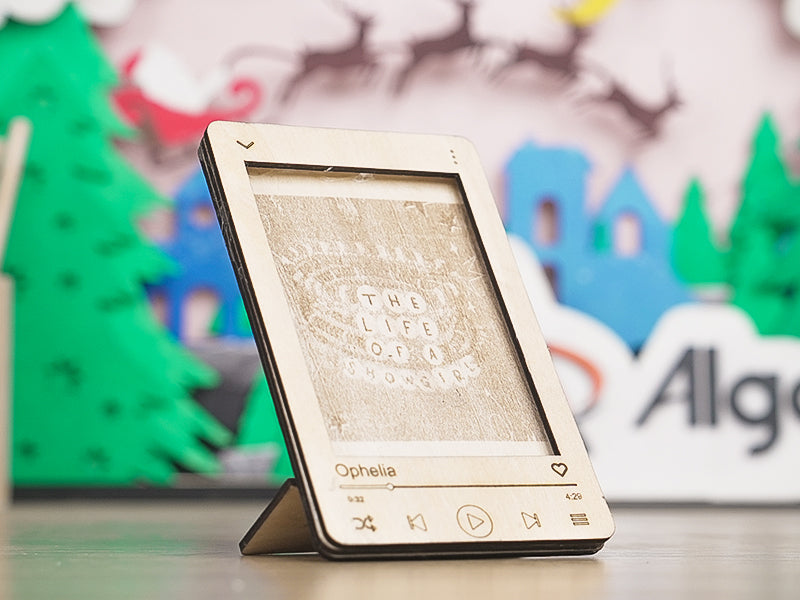

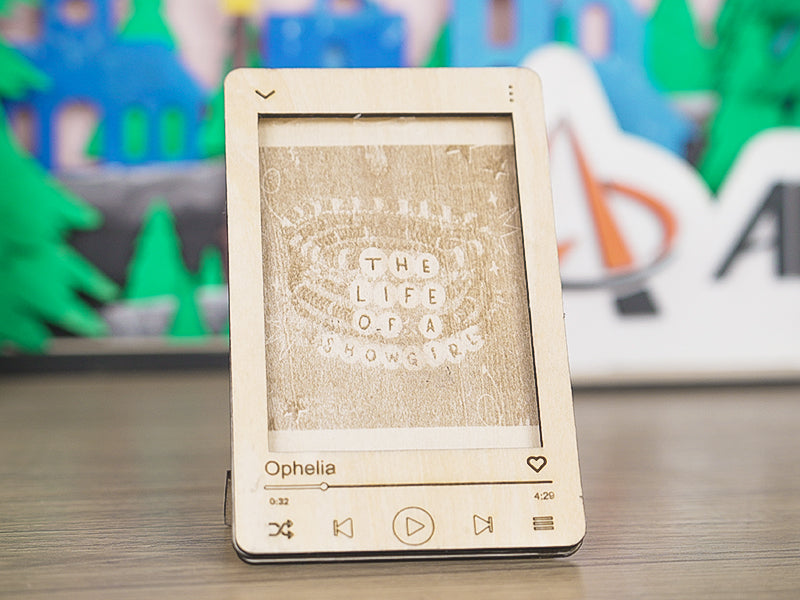

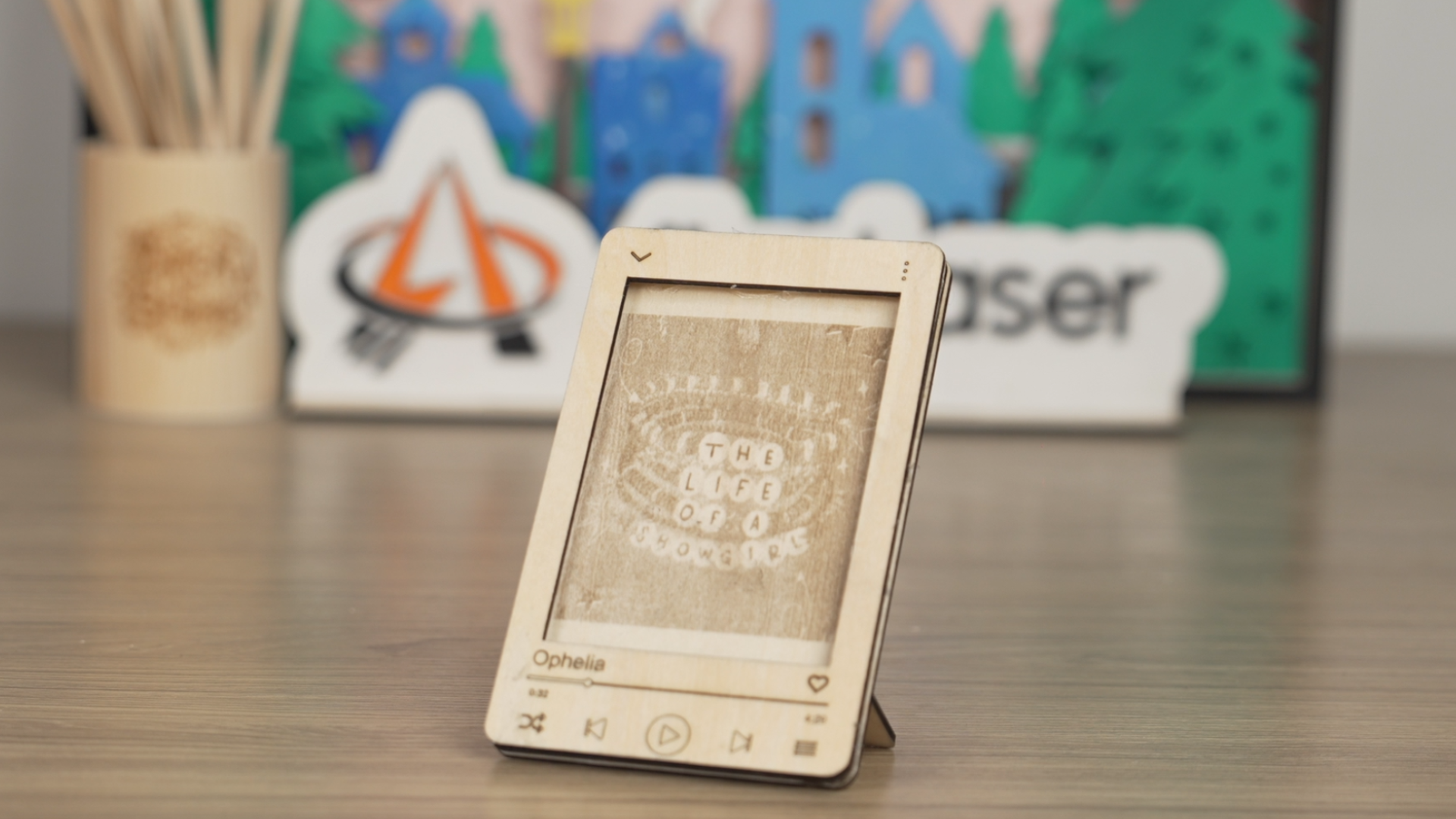

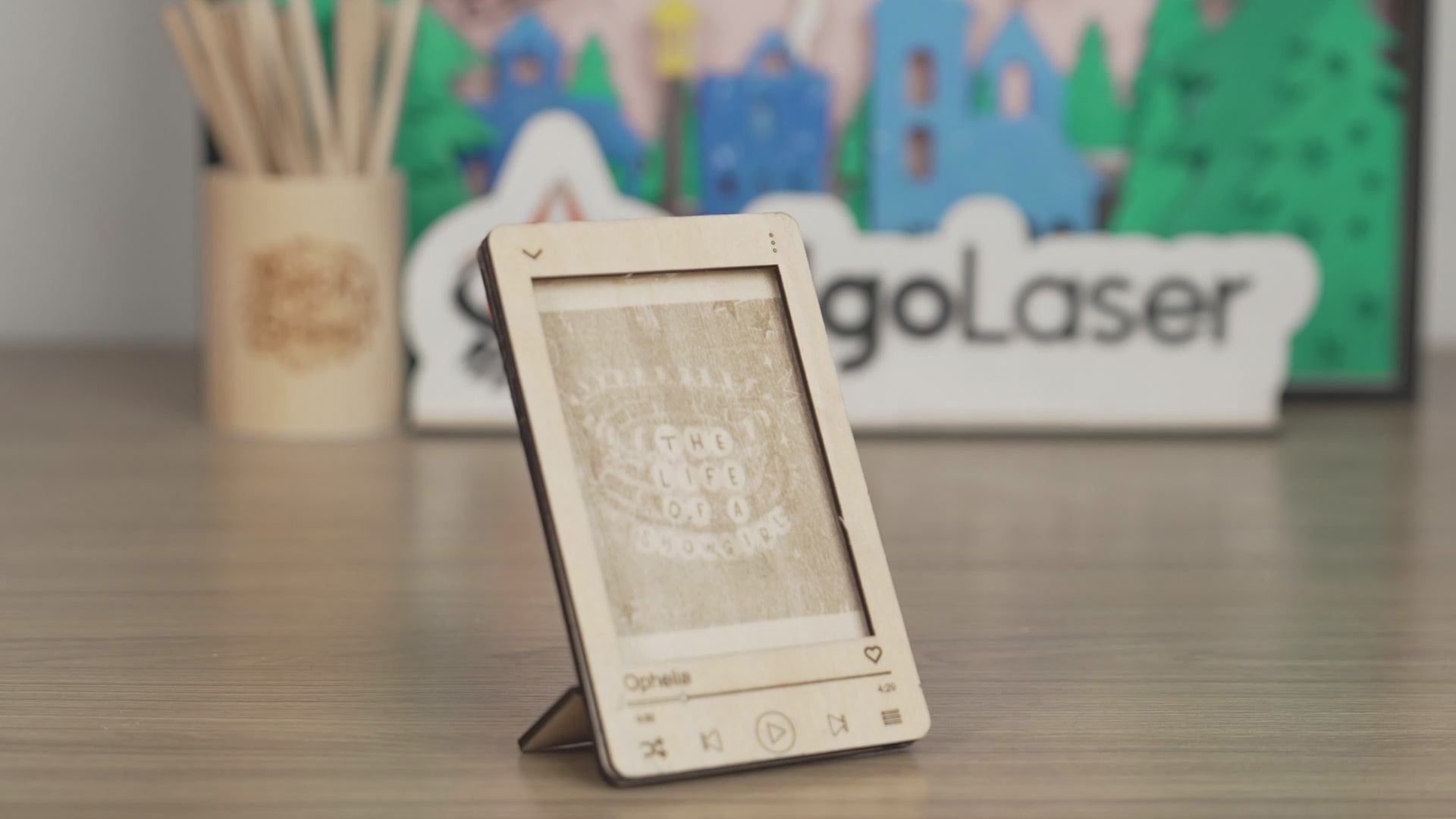

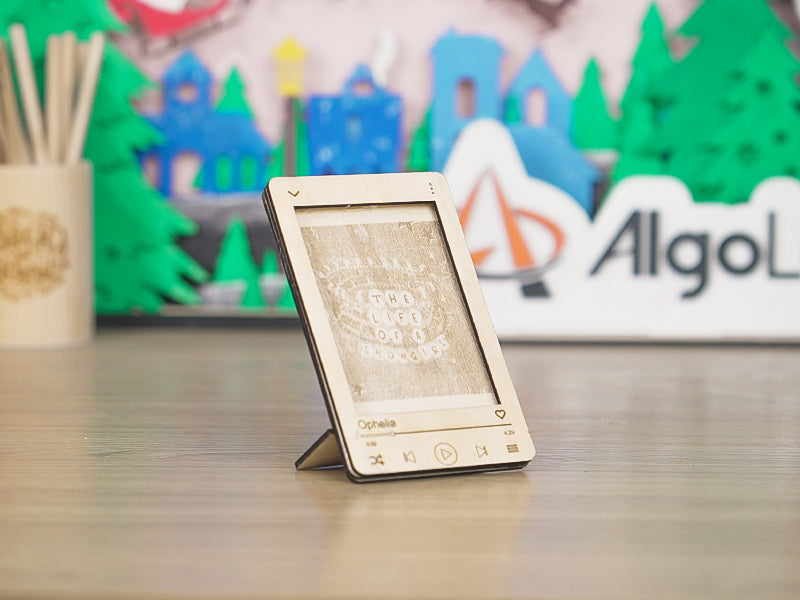

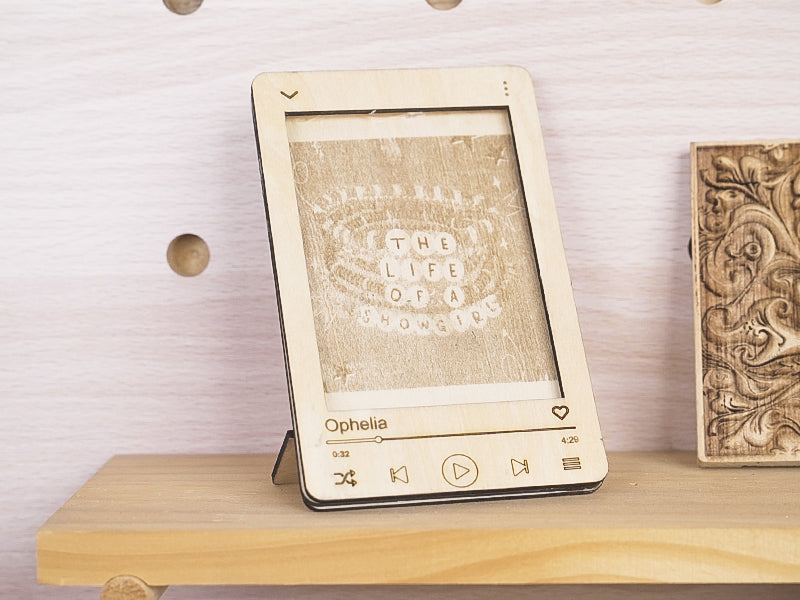

Descripción del proyecto: Atril de madera cortado con láser

Un atril de madera suele estar hecho de varias piezas de madera entrelazadas cortadas con láser, que incluyen una base, un soporte trasero y un borde frontal diseñado para sujetar partituras, tarjetas de canciones o textos decorativos. Gracias a la precisión del corte láser de la madera contrachapada, cada componente puede fabricarse con tolerancias ajustadas, lo que resulta en uniones limpias y ajustadas por fricción.



Este proyecto demuestra:

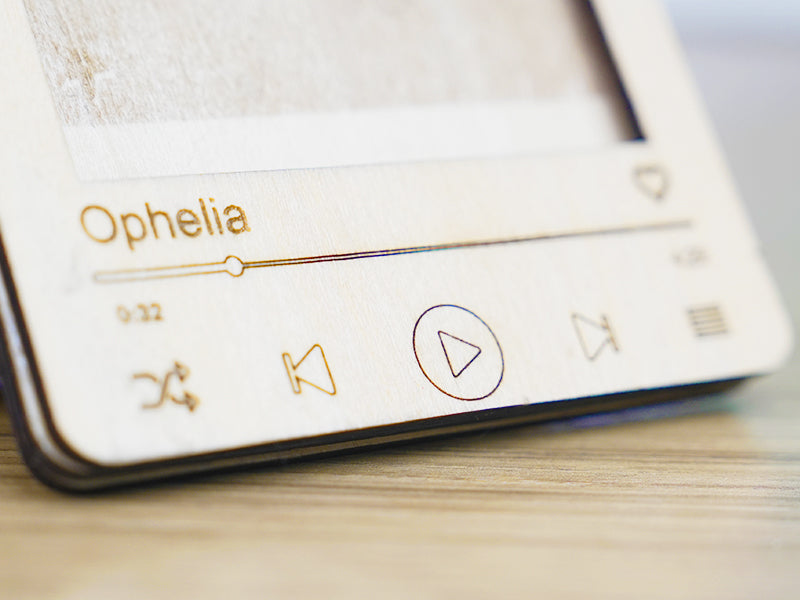

• Grabado láser en madera para texto o gráficos decorativos

• Corte láser de una sola pasada de madera contrachapada de 3 mm

•  Montaje de un atril funcional cortado con láser

Todos los diseños se preparan con antelación y se exportan como un archivo de código G para corte por láser, lo que lo convierte en un flujo de trabajo ideal para un grabador láser independiente que se ejecuta directamente desde un proyecto láser de tarjeta SD.

Máquina, materiales y parámetros de corte por láser

Grabador láser usado

· Modelo: AlgoLaser Alpha MK2

• Potencia: láser de diodo de 20 W

• Tipo: Grabadora láser de diodo de sobremesa con control táctil



Selección de materiales

• Material: madera contrachapada de 3 mm

• Recomendado: Contrachapado de abedul o materiales de madera aptos para láser.

· Estado: Plano, seco y sin deformaciones.



Configuraciones optimizadas de corte y grabado láser

Estos parámetros de corte láser están optimizados para cortar madera contrachapada de 3 mm con el grabador láser AlgoLaser Alpha MK2 de 20 W.Pruebe siempre los ajustes con material de desecho.

Corte de línea primaria (cortes estructurales)

·  Velocidad de línea: 900 mm/min

·  Fuerza: 100%

·  Pases: 1



Grabado de imágenes (gráficos decorativos)

·  Velocidad: 15000 mm/min

·  Fuerza: 80%



Grabado de relleno (texto o áreas sólidas)

·  Velocidad: 6000 mm/min

·  Fuerza: 50%



· Líneas de detalle de luz

·  Velocidad de línea: 700 mm/min

·  Fuerza: 20%



Líneas de corte profundas (ranuras y uniones estrechas)

·  Velocidad de línea: 300 mm/min

·  Fuerza: 100%

·  Pases: 1



Estas configuraciones equilibran el corte láser preciso, la reducción de la carbonización y resultados consistentes al cortar madera contrachapada con un láser de diodo.

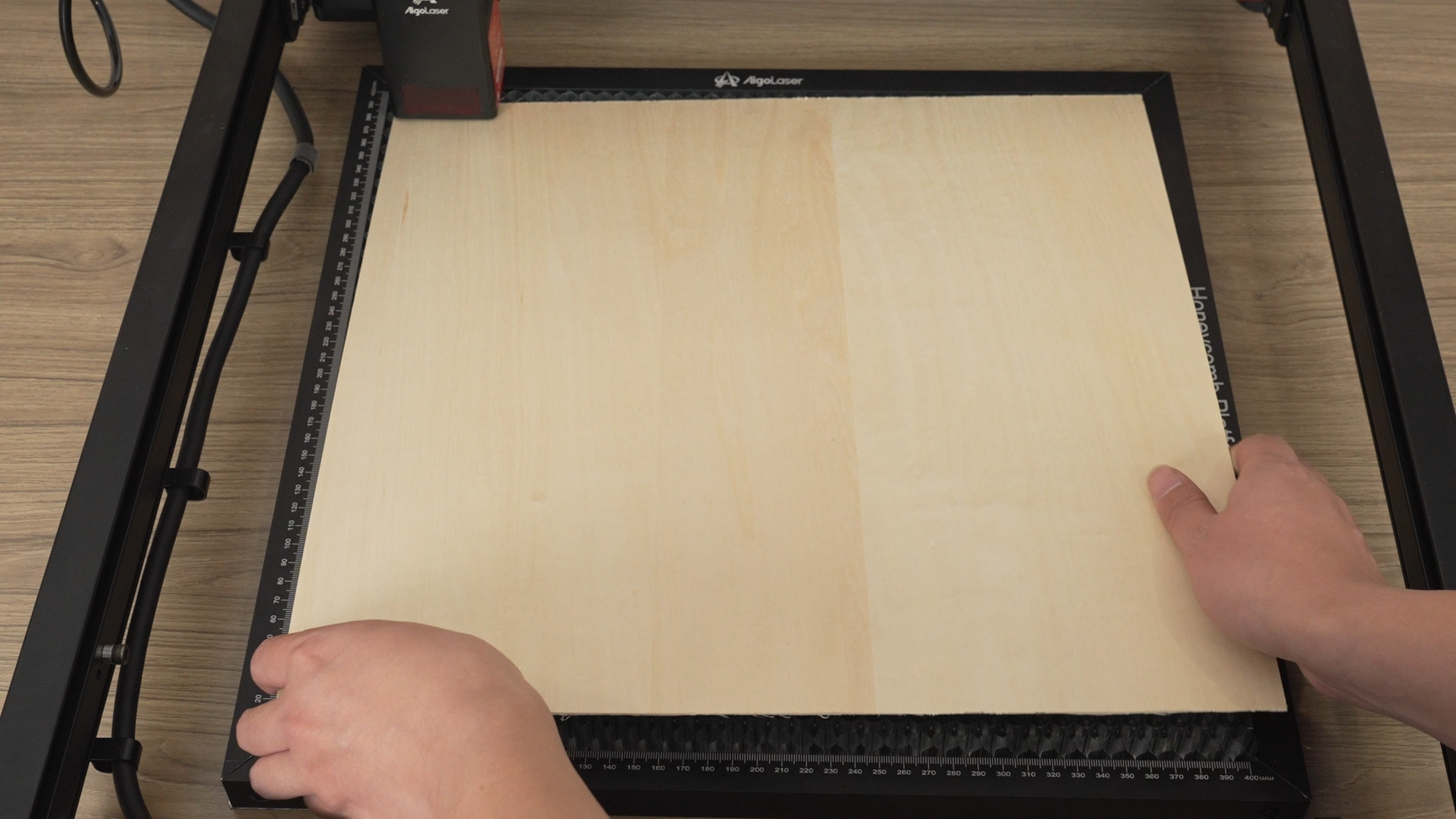

Paso 1: Coloque la madera contrachapada en el área de grabado

Comience colocando el contrachapado de 3 mm en el área de grabado de la máquina de corte láser. La correcta colocación del material es fundamental para lograr bordes limpios y una alineación precisa de las piezas.



Las mejores prácticas incluyen:

·  Asegurarse de que la madera contrachapada quede completamente plana

·  Uso de paneles de nido de abeja o elevadores para mejorar el flujo de aire

•  Centrar el material dentro del área de trabajo de la grabadora láser.

Un buen flujo de aire debajo de la madera ayuda a reducir las marcas de quemaduras y mejora la calidad general del corte láser de madera.

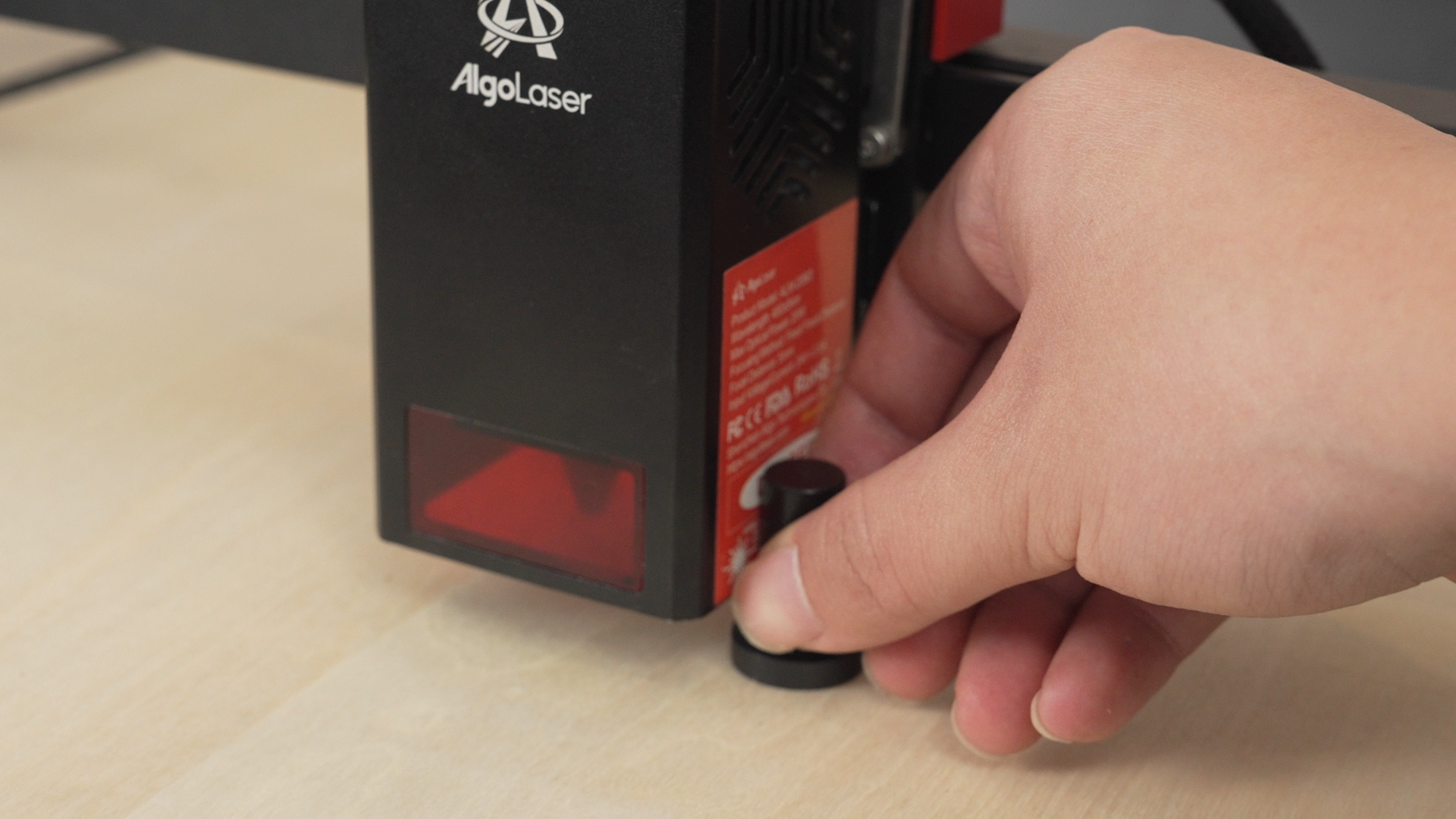

Paso 2: Utilice el medidor focal para ajustar el módulo láser

correcto del módulo láser es esencial para el éxito del corte láser de madera contrachapada. El uso del calibre focal incluido con la máquina garantiza que el haz láser converja a la altura correcta.



Cómo enfocar un láser de diodo:

1. Mueva el módulo láser sobre la madera contrachapada

2. Coloque la herramienta de grabado láser con calibre focal entre el módulo y el material.

3. Ajuste la altura del módulo hasta que toque el calibre

4. Retire el calibre con cuidado

Un ajuste adecuado del enfoque del láser permite cortar madera contrachapada sin dejar marcas , obtener un procesamiento más rápido y obtener resultados láser más consistentes .

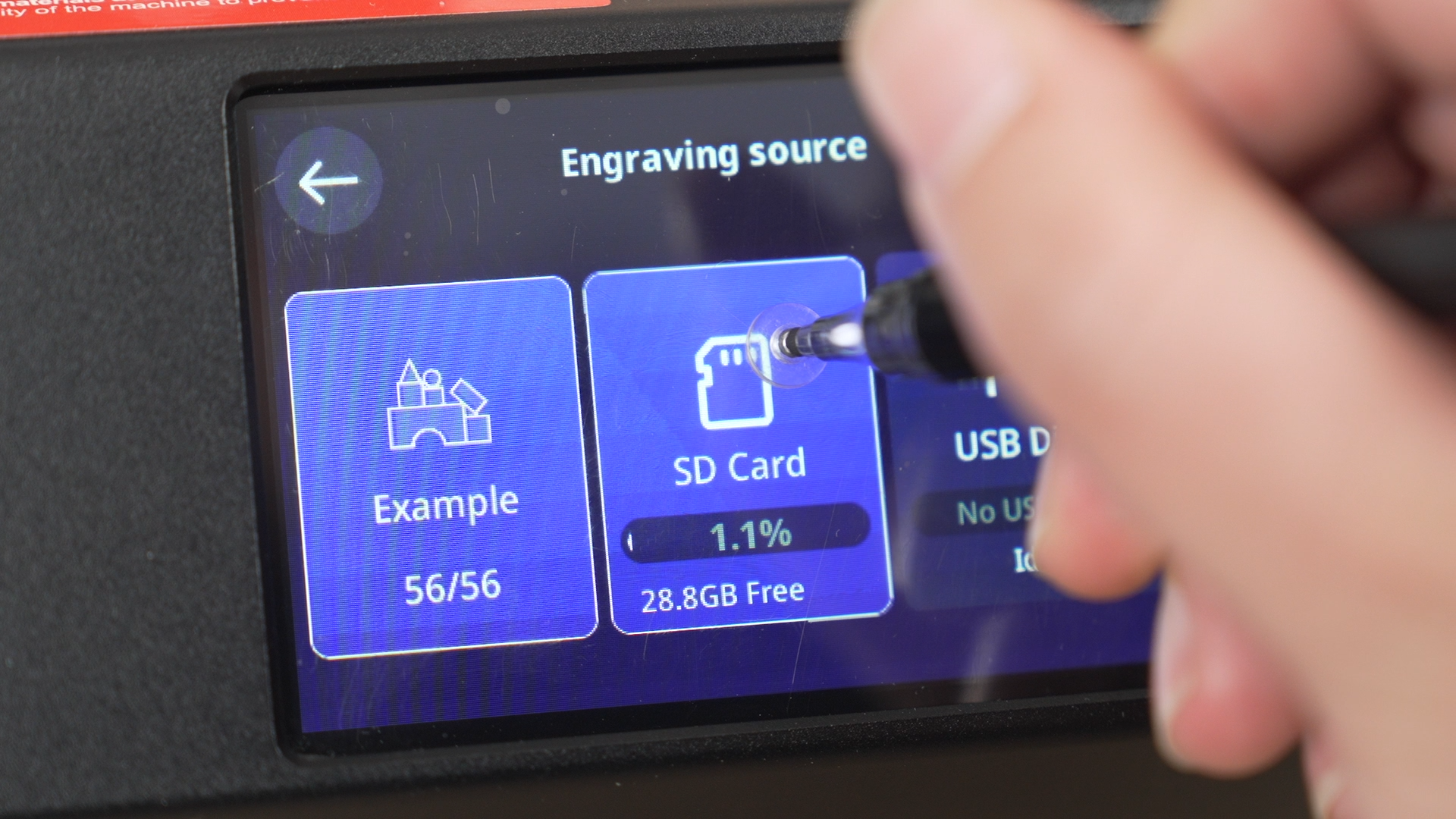

Paso 3: Haga clic en “Proyectos” y acceda a la tarjeta SD

En la pantalla táctil de la Alpha MK2, toque Proyectosy luego seleccione Tarjeta SD. Este flujo de trabajo es ideal para quienes prefieren un grabador láser independiente sin conexión constante a la computadora.

Localice y seleccione el archivo de código G preparado para cortar con láser su atril de madera para música.

Antes de comenzar, confirme:

·  El nombre del archivo coincide con el proyecto correcto

·  El diseño se adapta al tamaño de la madera contrachapada

·  Las capas de grabado y corte están ordenadas correctamente

Este paso es fundamental a la hora de aprender a cortar madera con láser de forma eficiente utilizando un sistema de diodo.

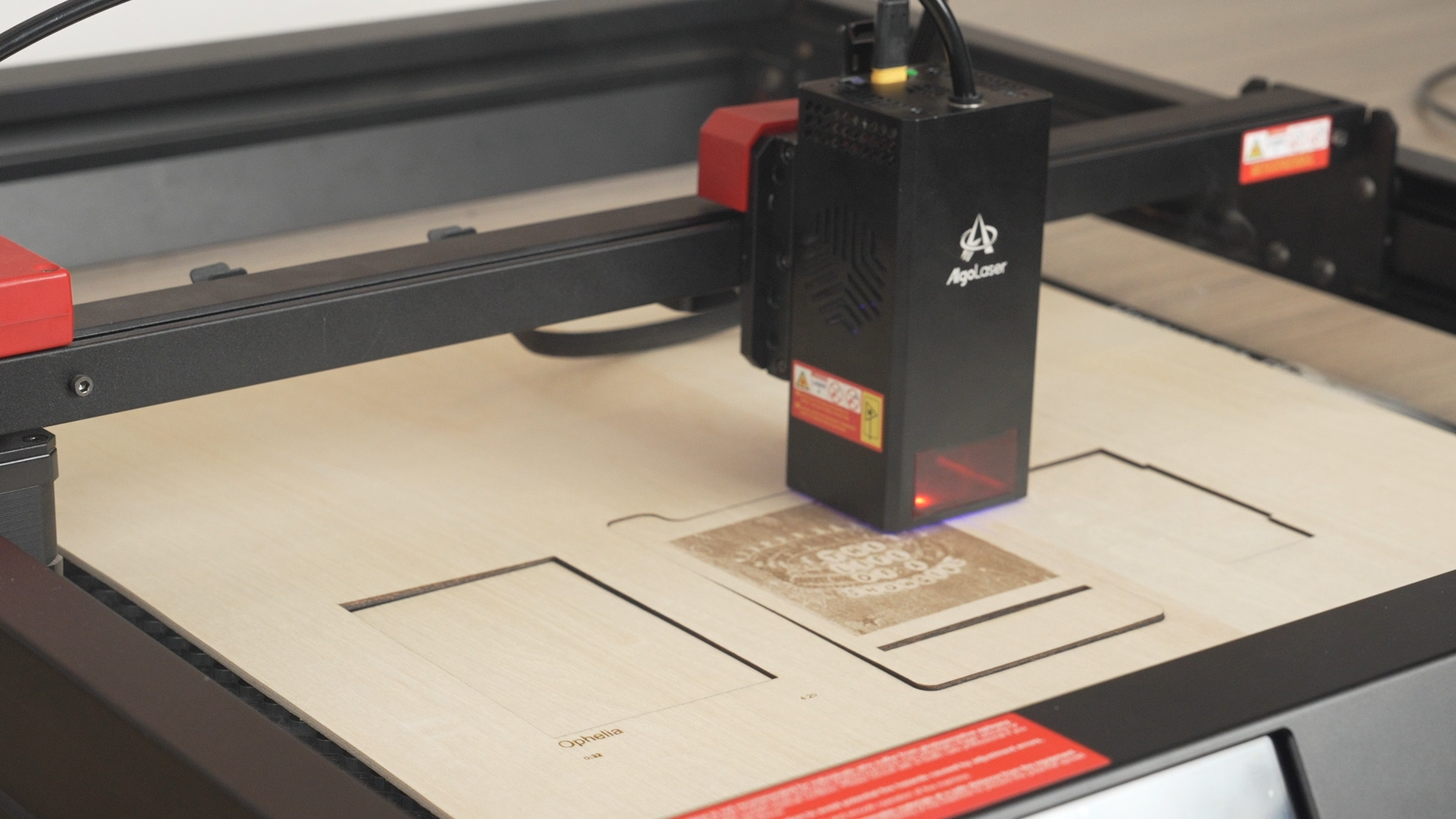

Paso 4: Comience el grabado y corte láser

Pulse " Iniciar" para iniciar el proceso. La de grabado y corte láser generalmente graba primero imágenes o texto, seguido del corte de líneas.



Mientras la máquina está en funcionamiento:

·  Monitorizar cortes incompletos

·  Esté atento a la carbonización excesiva

·  Esté preparado para hacer una pausa si se necesitan ajustes

Un láser de diodo de 20 W es más que suficiente para el corte por láser de una sola pasada de madera contrachapada de 3 mm.

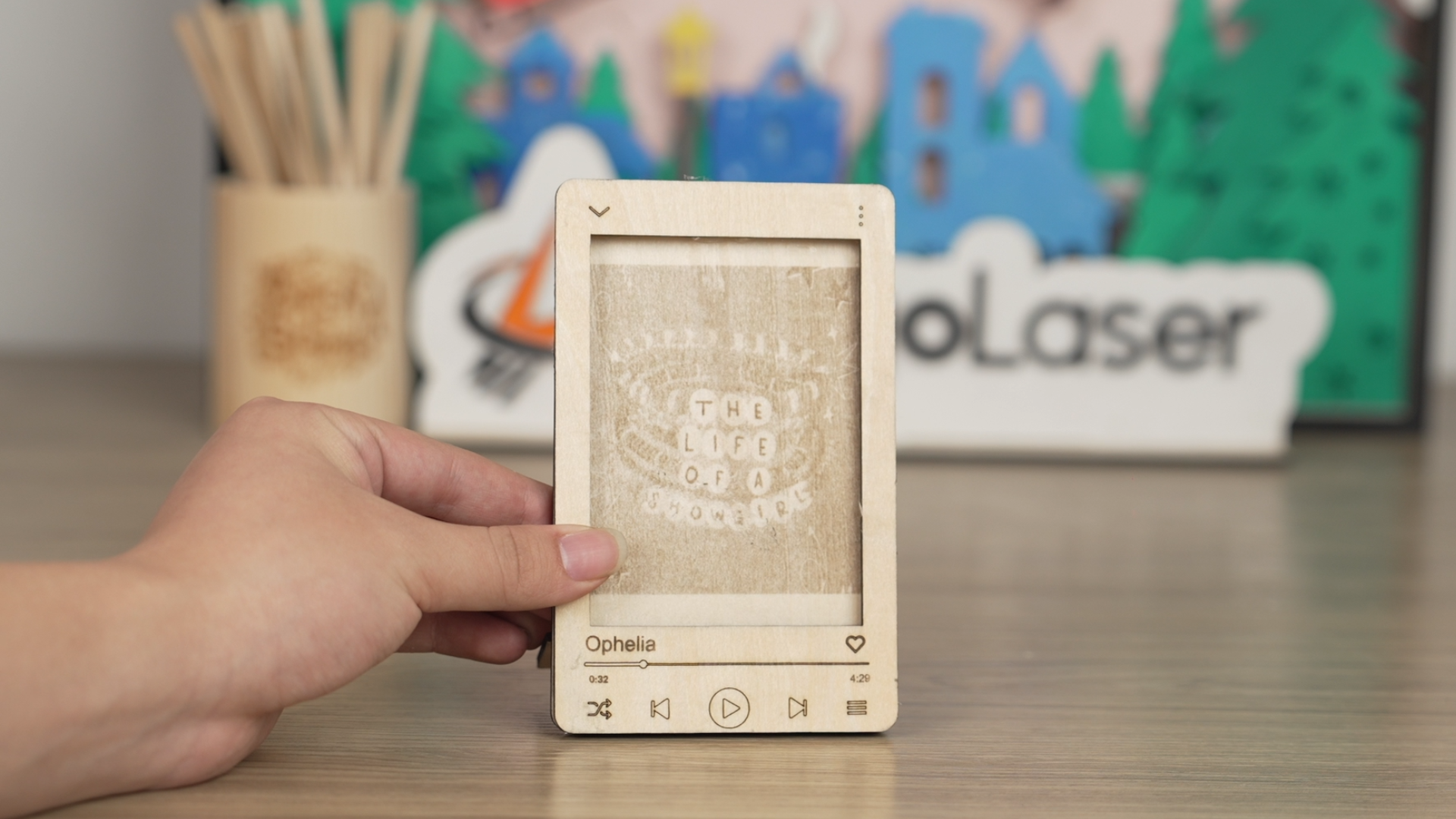

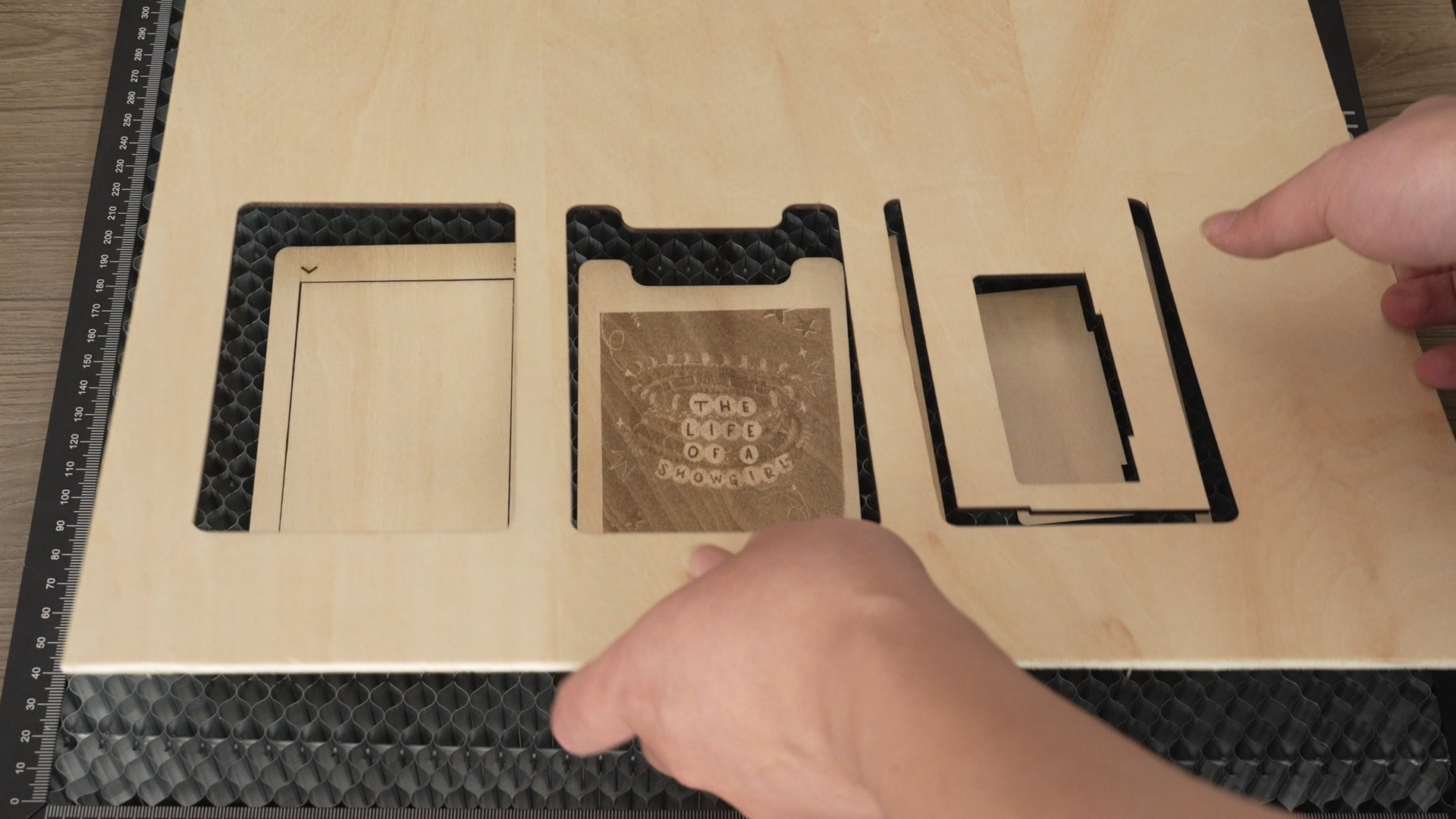

Paso 5: Retire y ensamble las piezas de madera contrachapada cortadas con láser

Una vez finalizado el trabajo, deje que el material se enfríe antes de retirar las piezas de madera cortadas con láser del área de grabado.



Debes observar:

·  Tolerancias precisas de corte por láser

·  Mínimas marcas de quemaduras

·  Juntas de ajuste suave

Ensamble las piezas en orden: primero la base, luego el soporte trasero y por último el soporte delantero. La mayoría de los proyectos de madera cortados con láser se basan en un ensamblaje por fricción, lo que lo convierte en un excelente proyecto de corte láser para principiantes.

Se puede aplicar un lijado ligero si se desea para obtener un acabado más suave.

Preguntas frecuentes

1. ¿Puede un grabador láser cortar madera contrachapada de 3 mm?

Sí. Un grabador láser de diodo de 20 W puede cortar madera contrachapada de 3 mm limpiamente en una sola pasada con el enfoque adecuado y los parámetros correctos.



2. ¿Por qué es tan importante el enfoque láser?

El enfoque correcto concentra la energía del láser, lo que da como resultado bordes cortados con láser limpios y un corte más rápido.



3. ¿Es necesaria la asistencia de aire para el corte láser de madera contrachapada?

La asistencia de aire mejora enormemente la calidad del borde y ayuda a reducir las marcas de quemaduras durante el corte de madera con láser.



4. ¿Qué formato de archivo funciona mejor para este proyecto?

Un archivo de código G es ideal cuando se ejecutan proyectos directamente desde una tarjeta SD en un grabador láser independiente.



5. ¿Cómo puedo evitar las marcas de quemaduras al cortar madera con láser?

Utilice un enfoque adecuado, ajustes optimizados de velocidad y potencia y asegúrese de que haya un buen flujo de aire debajo de la madera contrachapada.



6. ¿Un atril de madera es adecuado para principiantes?

Por supuesto. Es una forma práctica de aprender grabado y corte láser, configuración de materiales y técnicas básicas de montaje.

Reflexiones finales sobre el corte por láser de un atril de madera

Este proyecto demuestra claramente la versatilidad de un grabador láser de diodo para la carpintería. Con la velocidad y la potencia, un enfoque preciso y materiales de calidad, puede crear exhibiciones de madera de calidad profesional en casa o en un pequeño taller.

El grabador láser AlgoLaser Alpha MK2 20W demuestra ser una opción confiable para cualquiera que busque el mejor grabador láser para proyectos de madera como este atril de música de madera.
