Brújula de madera contrachapada cortada con láser

Materiales necesarios

Madera contrachapada de 3 mm

Sistema láser AlgoOS →

Maquina usada

Grabador láser AlgoLaser Alpha MK2 de 40 W

Consulte las configuraciones sugeridas para su máquina láser →

Corte de madera

Velocidad de línea

3000 mm

Fuerza

20%

Velocidad de línea

800 mm

Fuerza

100%

Aprobar

1

  • Cómo cortar con láser un compás de madera contrachapada (Guía paso a paso con la Alpha MK2 de 40 W)

¿Te has preguntado alguna vez cómo se crea brújula de madera contrachapada corte láser de precisión y artesanía artística? Una brújula cortada con láser es más que una simple pieza decorativa: es un ejemplo perfecto de cómo el corte láser de madera , el grabado láser y los proyectos de carpintería caseros se combinan para crear algo funcional y hermoso a la vez.



Con el auge de las grabadoras láser de diodo y las modernas máquinas de grabado láser , crear una brújula de madera casera se ha vuelto accesible tanto para principiantes como para profesionales. En esta guía, le mostraremos cómo usar la grabadora láser AlgoLaser Alpha MK2 de 40 W para transformar una simple lámina de madera contrachapada de 3 mm en un impresionante diseño de madera personalizado con grabado de alta precisión y bordes limpios .

Configuración de materiales y máquinas

Antes de comenzar el proceso de corte por láser , es importante preparar las herramientas y los materiales adecuados para garantizar la precisión del corte y un acabado profesional en la madera .

Grabadora láser:

  • AlgoLaser Alpha MK2 40W (una potente grabadora láser de diodo para corte láser de precisión )

Material:

  • Contrachapado de 3 mm (preferiblemente contrachapado de abedul o madera apta para láser para obtener mejores resultados en el grabado de madera

Software:

  • Software LightBurn (imprescindible para el grabado de archivos vectoriales , el corte láser de archivos SVG y el procesamiento láser de archivos DXF ).

Archivo de diseño:

  • Archivo vectorial de brújula ( archivo de diseño láser en formato SVG, AI o DXF)

Esta configuración garantiza proyectos de corte de madera , una calibración óptima del láser y marcas de brújula detalladas y .

Paso 1: Coloque la madera contrachapada en el área de grabado

¿Cómo se fabrica esta exquisita brújula de madera contrachapada? Todo comienza cuando colocas la madera contrachapada en el área de grabado de tu grabadora láser .

Asegúrese de que su lámina de madera contrachapada :

  • Se coloca plano para evitar resultados de grabado desiguales.
  • Está correctamente alineado para la alineación de vista previa láser.
  • Está asegurado para evitar desplazamientos durante el proceso de corte por láser.

El uso con textura de madera natural, como el contrachapado de abedul, realza el aspecto final de su brújula decorativa de madera .

💡 Para reducir las marcas de quemaduras láser en la madera , aplique cinta adhesiva a la superficie; esto ayuda a lograr un mínimo de carbonización y bordes de corte limpios .

Paso 2: Enfocar correctamente el módulo láser

A continuación, deberá enfocar el módulo láser para obtener un enfoque óptimo del haz láser .

  • Baje el pilar de enfoque para ajustar la distancia focal.
  • Asegúrese de ajustar correctamente la distancia focal para obtener la máxima precisión.
  • Retraiga el pilar de enfoque después de ajustar la altura correcta

preciso del módulo láser es esencial para:

  • Corte vectorial preciso
  • líneas de grabado suaves
  • previniendo cortes incompletos o problemas de enfoque láser incorrecto

Si el enfoque no es el correcto, es posible que la madera contrachapada no se corte correctamente o que del grabado de detalles finos .

Paso 3: Abra LightBurn y configure los parámetros

Ahora es el momento de configurar los ajustes de LightBurn tanto para el grabado como para el corte .

Abra el software LightBurn e importe su archivo de diseño láser (SVG, DXF o AI). Esto permite un grabado preciso de archivos vectoriales y grabado en modo lineal .

📌 Parámetros de grabado (detalles de la brújula)

  • Velocidad: 3000 mm/min
  • Potencia: 20%

Perfecto para lograr:

  • Marcas de brújula detalladas
  • grabado de alta precisión
  • sutil en madera con diseño grabado

📌 Parámetros de corte (Contorno y piezas)

  • Velocidad: 800 mm/min
  • Potencia: 100%
  • Pase: 1

Estos ajustes garantizan:

  • bordes de corte limpio
  • cortes láser precisos
  • Corte de madera contrachapada con láser de diodo eficiente

Configuración adicional:

  • Utilice la configuración de capas en LightBurn para separar el grabado y el corte.
  • Active el sistema de asistencia de aire para reducir el quemado de la madera.
  • Utilice la función de marco láser (botón Marco) para la alineación de la vista previa del láser.

La configuración adecuada y el equilibrio entre la velocidad de corte y la potencia son clave para evitar problemas posteriores en el corte por láser.

Paso 4: Enmarcar y comenzar el corte láser

Haga clic en Marco para confirmar el área de grabado y asegurar una alineación perfecta de la vista previa láser .

Este paso ayuda:

  • Evitar la colocación incorrecta del diseño
  • Optimizar el uso de materiales
  • Mejorar la precisión general del corte por láser

Una vez que todo esté listo:

👉 Haz clic en Iniciar para comenzar el proceso de corte láser .

Su grabadora láser ahora hará lo siguiente:

  • Realizar un grabado de detalles finos en la superficie de la brújula.
  • Realizar un corte láser de precisión para cada componente.

⚠️ Siga siempre las medidas de seguridad:

  • Use gafas protectoras
  • Asegúrese de que haya ventilación
  • Nunca deje la máquina desatendida

Paso 5: Ensamblar la brújula de madera

Tras el corte, retire con cuidado las piezas cortadas con láser de la máquina.

Ahora comienza tu proyecto de montaje casero :

  • Organiza todas las piezas de madera para el montaje.
  • Encaja el diseño de madera entrelazado
  • Utilice pegamento para madera para una unión permanente.

También puedes:

  • Lija los bordes para un acabado más suave ( lijado de bordes de madera )
  • Aplique aceite o cera para obtener una superficie de madera

Este proceso de ensamblaje artesanal transforma tus piezas en una herramienta de madera hecha a mano que es a la vez funcional y artística.

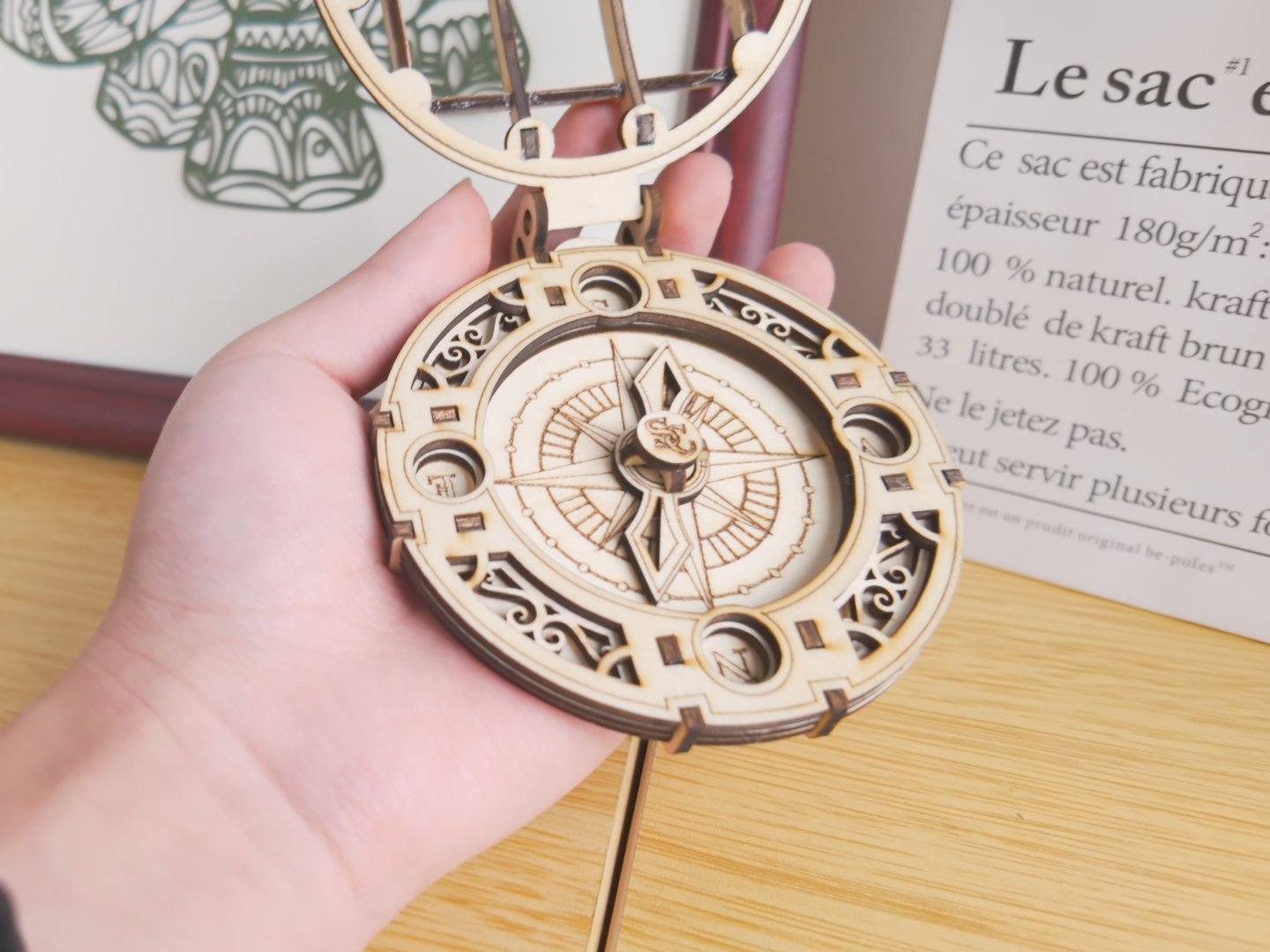

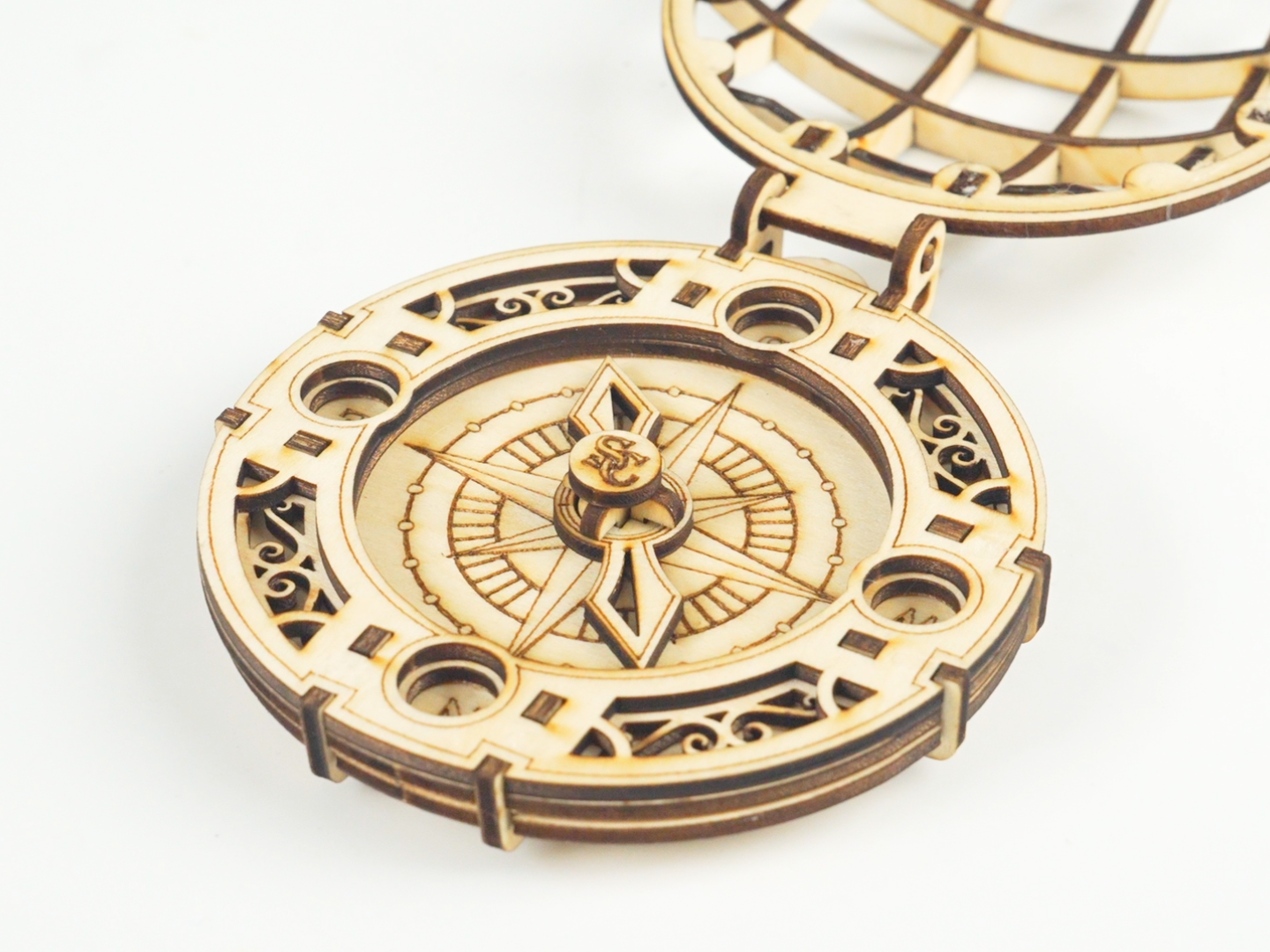

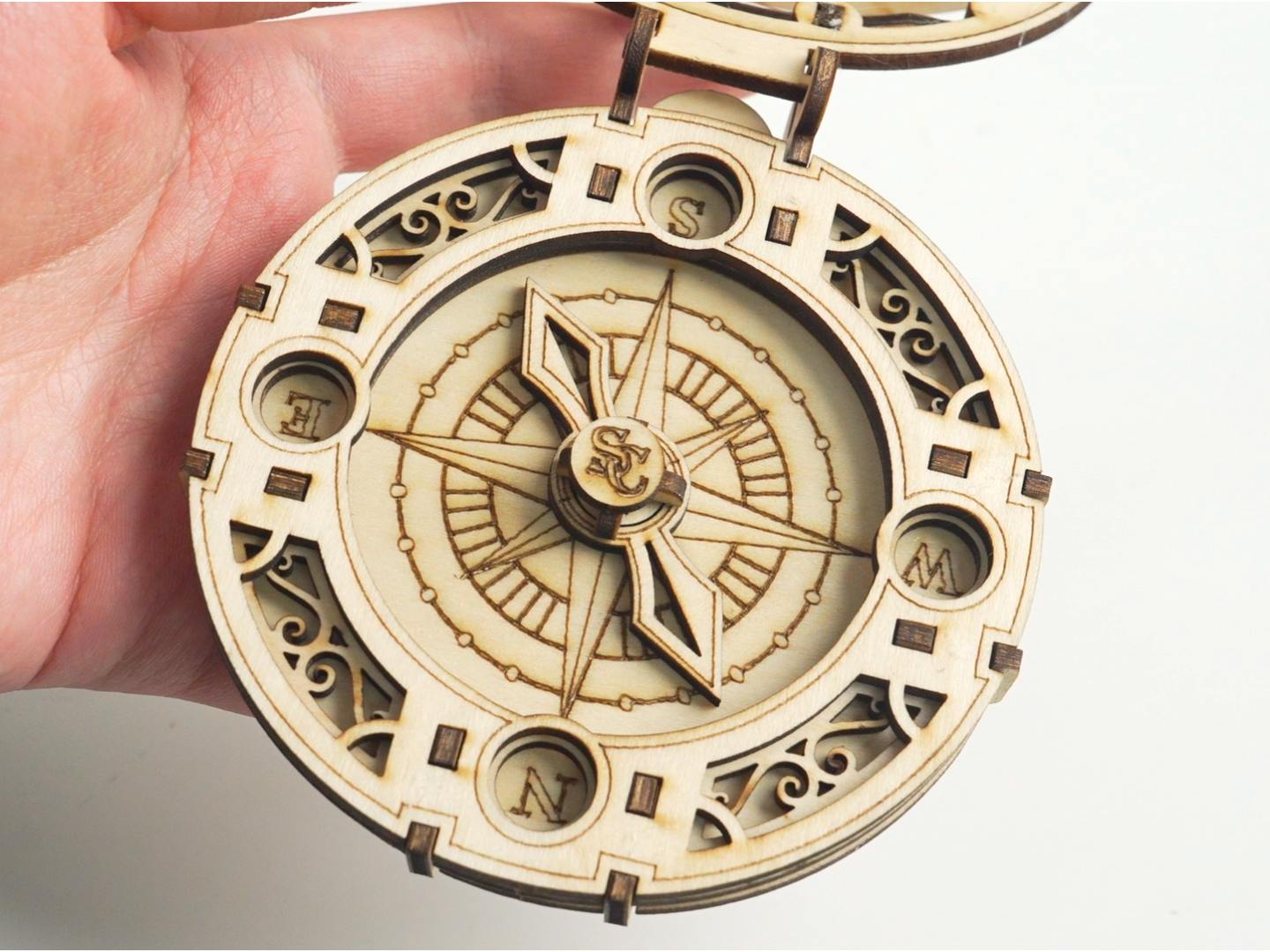

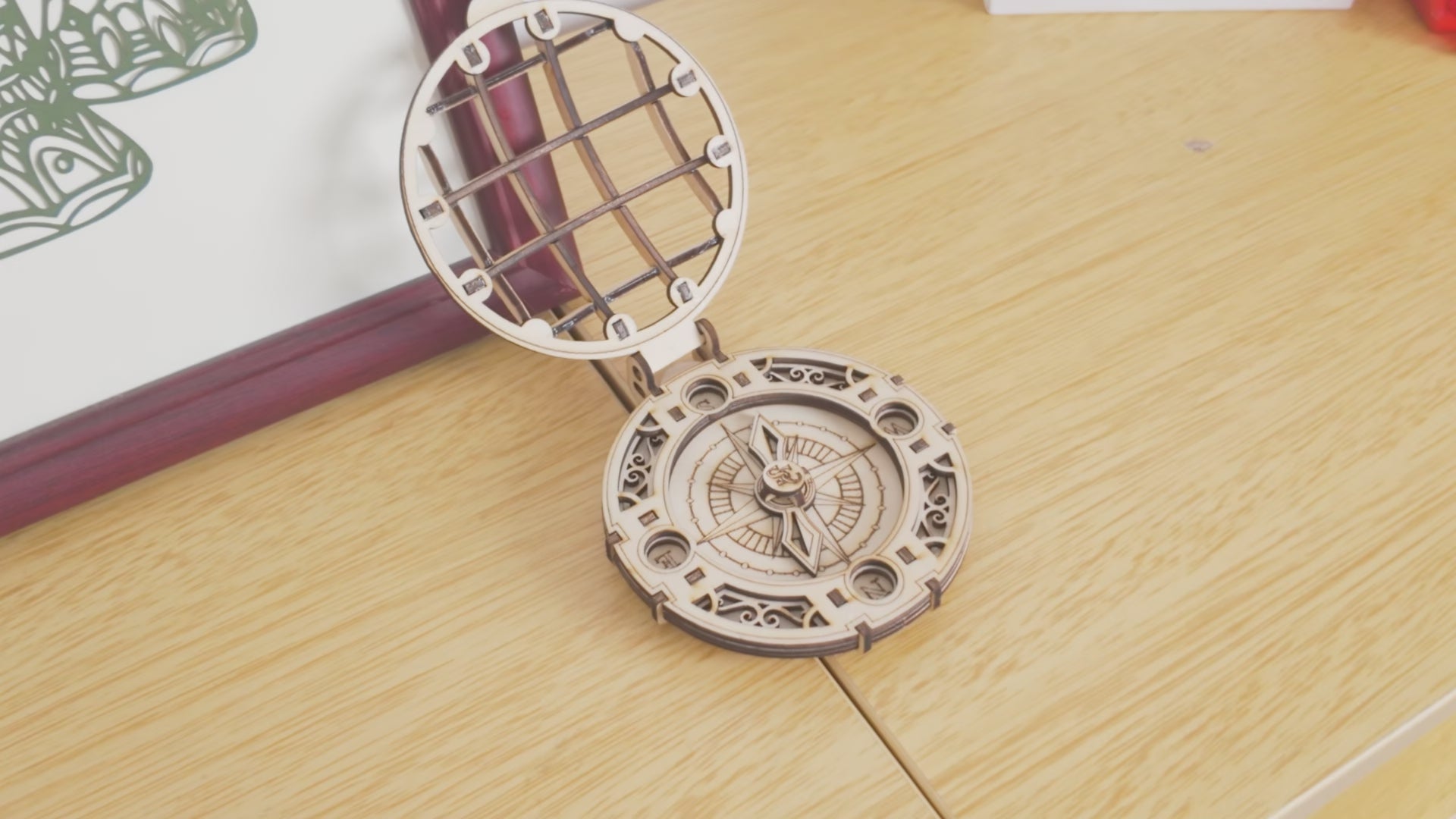

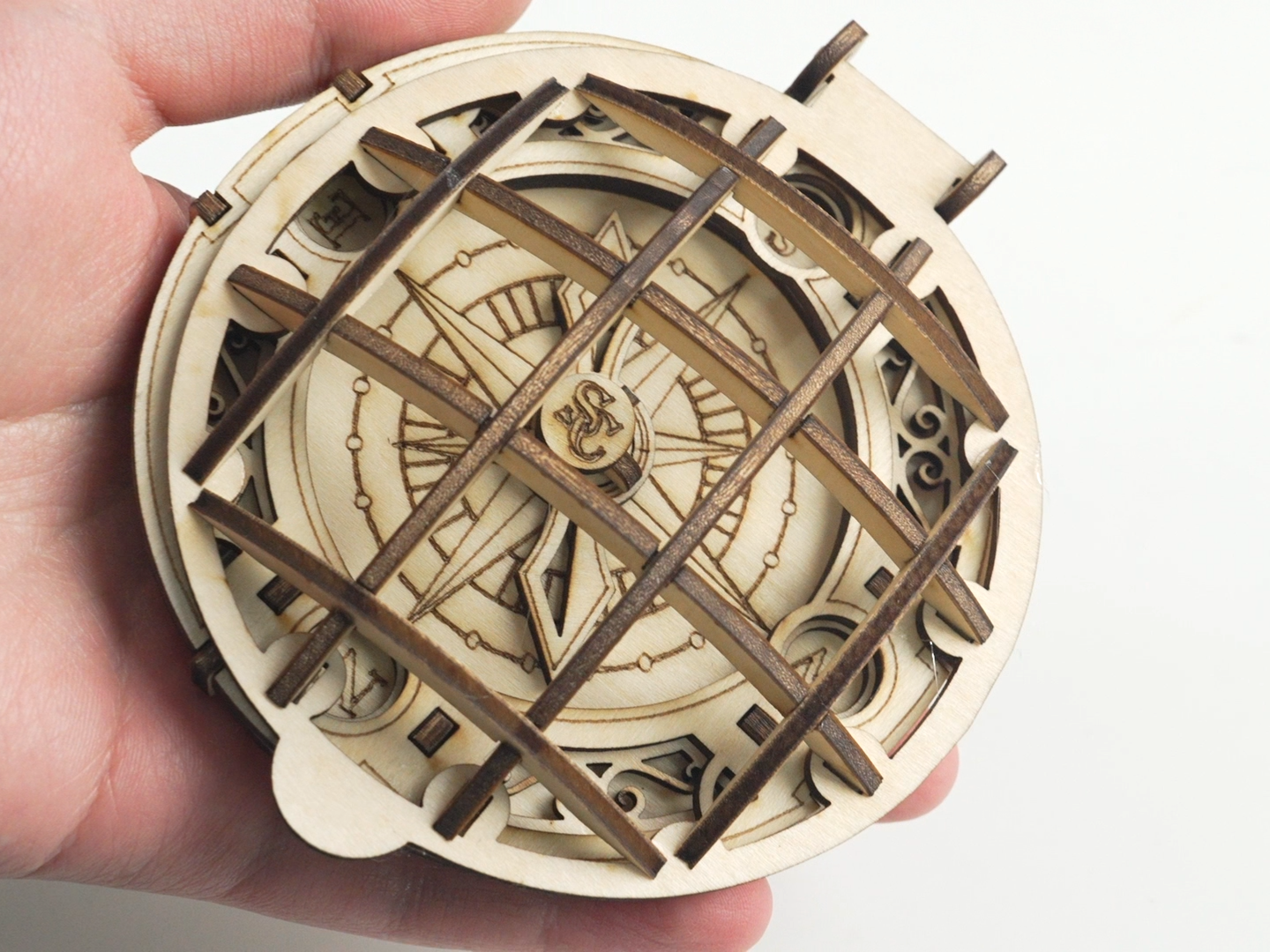

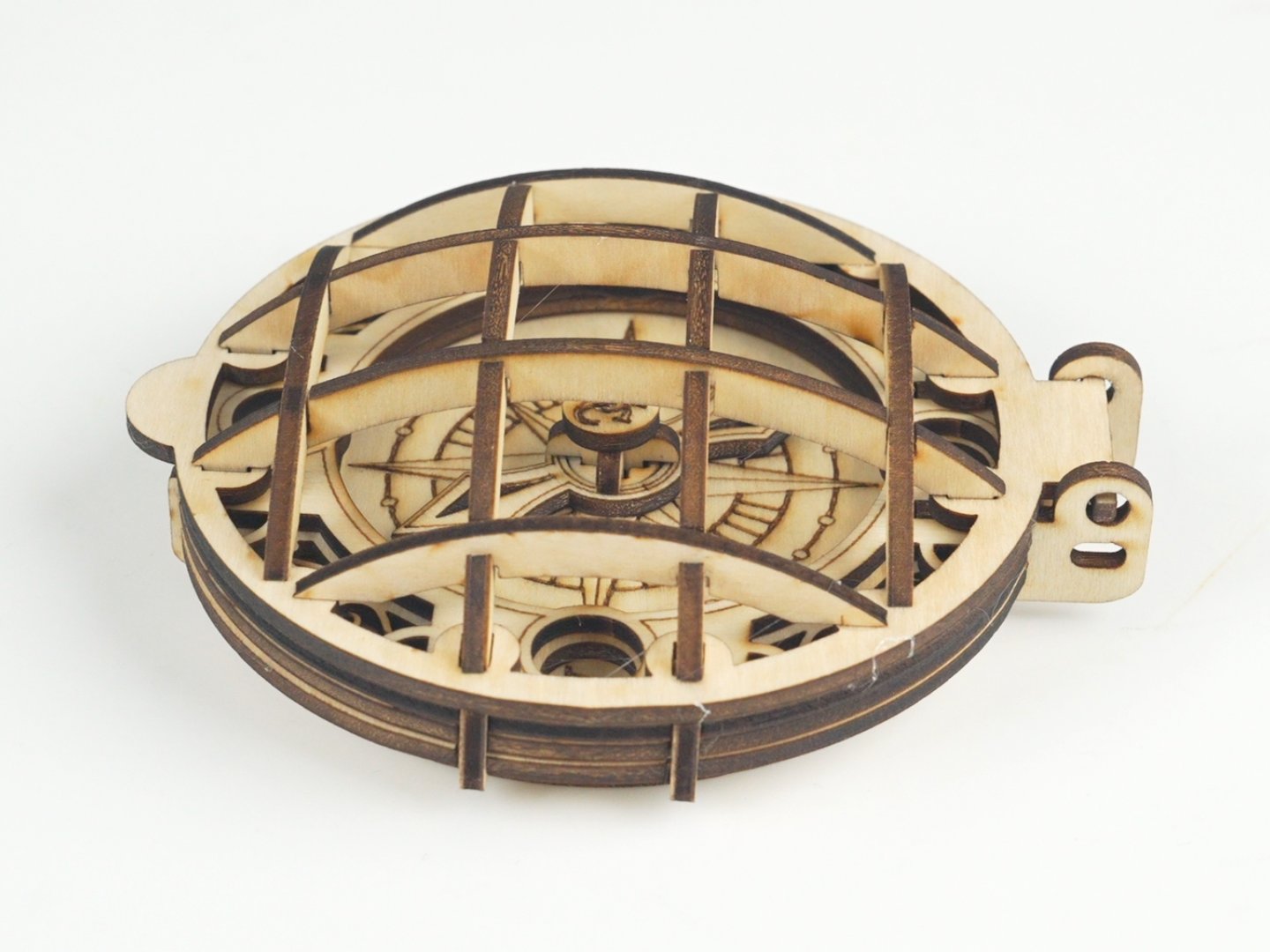

¡Enhorabuena! Has terminado de fabricar una herramienta de madera cortada con láser : un exquisito compás de madera contrachapada.

Por qué este proyecto es importante

Este proyecto es ideal para:

  • Proyectos de grabado láser para principiantes
  • Decoración del hogar DIY
  • artesanías de madera personalizadas
  • Productos de madera de Etsy y artesanías láser de pequeñas empresas.

Combina:

  • proyectos láser creativos
  • Corte de madera de precisión con grabadora láser
  • diseño de madera personalizado

Incluso puedes convertirlo en ideas de regalos personalizados o regalos grabados con láser añadiendo nombres, logotipos o diseños únicos.

6 preguntas frecuentes sobre el corte láser de un compás de madera contrachapada

1. ¿Cuál es el mejor material para este proyecto?

Utilice madera apta para láser, como el contrachapado de abedul, para obtener cortes más limpios y una mejor calidad de grabado .

2. ¿Por qué no se corta mi madera contrachapada?

Este es un problema común de solución de problemas en el corte por láser causado por:

  • Enfoque incorrecto
  • Baja potencia
  • Alta velocidad

Ajuste la configuración de potencia de su láser de diodo y compruebe la calibración del láser .

3. ¿Cómo puedo reducir las marcas de quemaduras?

  • Utilice cinta adhesiva
  • Habilitar el sistema de asistencia neumática
  • Optimiza la configuración para evitar que la madera se queme.

4. ¿Pueden los principiantes realizar este proyecto?

¡Sí! Este es uno de los mejores proyectos de grabado láser en madera para principiantes y una excelente introducción al flujo de trabajo de corte láser .

5. ¿Qué formatos de archivo debo usar?

Usar:

  • Archivos SVG para corte láser
  • Formatos de archivo láser DXF
  • diseños vectoriales de IA

Esto garantiza un grabado preciso del archivo vectorial .

6. ¿Puedo personalizar la brújula?

¡Por supuesto! Puedes:

  • Añade texto o logotipos
  • Modificar tamaño y diseño
  • Crea diseños de madera personalizados para brújulas decorativas o proyectos educativos STEM.

Reflexiones finales

Aprender a cortar con láser una brújula de madera contrachapada es una forma gratificante de explorar todas las capacidades de una grabadora láser . Desde la colocación de la madera contrachapada hasta el dominio de los ajustes de LightBurn , cada paso aumenta tu confianza en el corte láser de precisión y el grabado en madera .

Con la grabadora láser AlgoLaser Alpha MK2 de 40 W , usted puede:

  • Consiga resultados de acabado de madera profesionales.
  • Crea artesanías de madera personalizadas
  • Desarrollar habilidades para ideas de negocios artesanales o proyectos de pasatiempo

Tanto si estás experimentando con proyectos de carpintería caseros como si vas a lanzar una línea de productos, esta guía te ofrece todo lo que necesitas para tener éxito.
