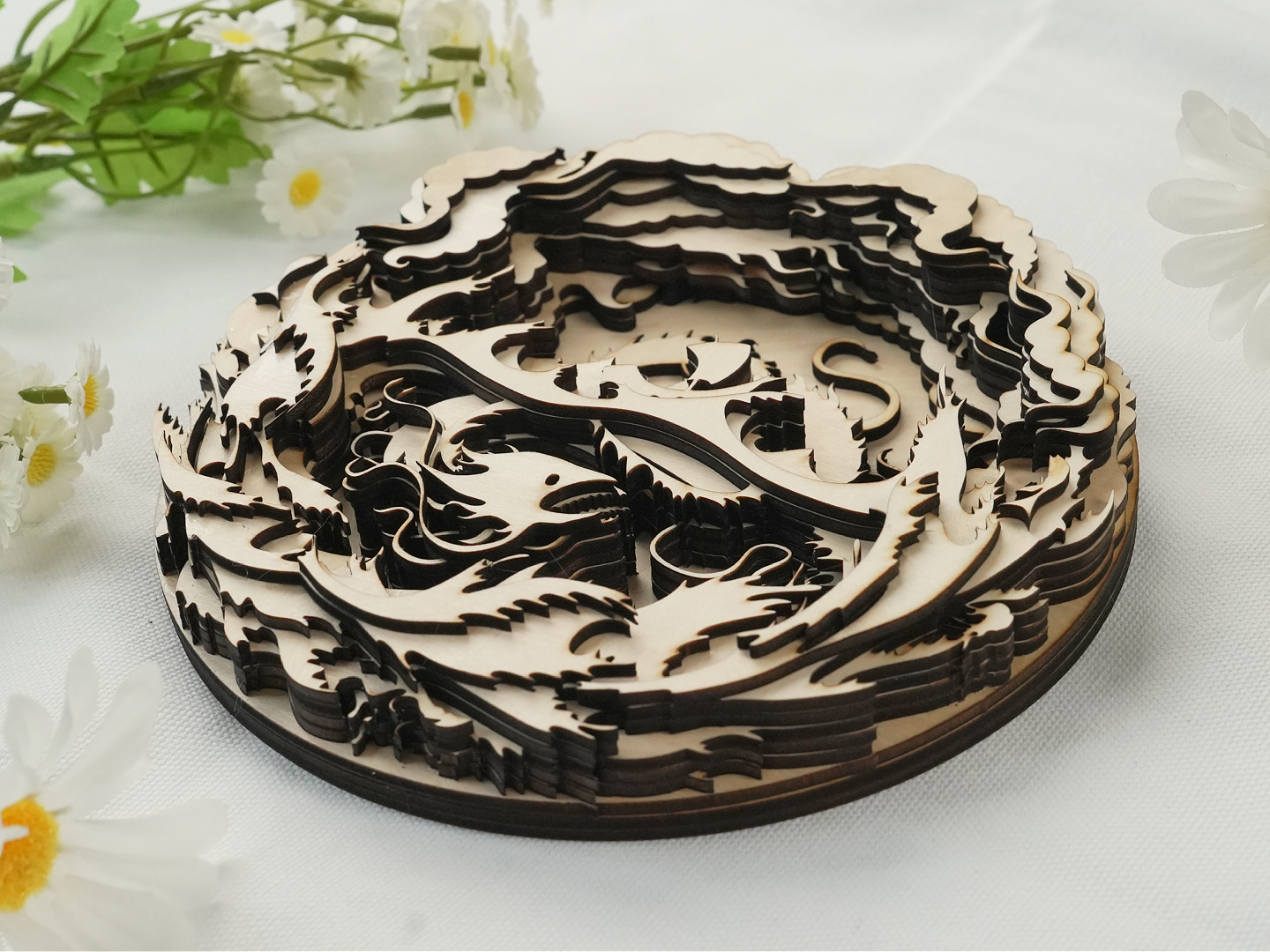

Patrón de dragón de madera cortado con láser

Descargar archivos del proyecto

Patrón de dragón de madera cortado con láser

Materiales necesarios

Madera contrachapada de 3 mm

Sistema láser AlgoOS →

Maquina usada

Grabador láser AlgoLaser Alpha MK2 de 40 W

Consulte las configuraciones sugeridas para su máquina láser →

Corte de madera

Velocidad de línea

700 mm

Fuerza

100%

Aprobar

Cómo cortar con láser un patrón de dragón de madera usando la grabadora láser AlgoLaser Alpha MK2 de 40 W

Si te apasiona el grabado láser, combinar el arte fantástico con la tecnología moderna es una forma emocionante de mostrar tu creatividad. En este tutorial, te guiaremos paso a paso para crear un grabado de dragón en capas sobre madera contrachapada. Este proyecto es perfecto para creadores, aficionados al bricolaje y cualquier persona interesada en el corte láser de madera contrachapada con diseños complejos. Con la grabadora láser AlgoLaser Alpha MK2 de 40 W, aprenderás a realizar cortes limpios y precisos en madera contrachapada de 3 mm, ensamblar diseños multicapa y obtener resultados de calidad profesional.

El corte y grabado láser en madera contrachapada es ideal tanto para principiantes como para expertos, ya que el material es versátil, económico y produce bordes nítidos. Siguiendo este tutorial, no solo dominarás los pasos técnicos, sino que también aprenderás a optimizar tu flujo de trabajo de corte láser para futuros proyectos de carpintería.

Cómo cortar con láser un patrón de dragón de madera 00

Paso 1: Reúna los materiales y prepare la grabadora láser

Antes de comenzar, asegúrese de tener todos los materiales necesarios:

Grabadora láser: AlgoLaser Alpha MK2 40W
Material: Contrachapado de 3 mm (se recomienda abedul báltico)
Software: LightBurn para importación de diseños, configuración de parámetros y encuadre.
Equipo de seguridad: Gafas de seguridad y ventilación adecuada

Coloque la lámina de madera contrachapada de 3 mm de forma segura en la zona de grabado láser de la máquina columna de ajuste de enfoque láser para enfocar correctamente el módulo láser. Un enfoque correcto es esencial para obtener bordes limpios y precisos, especialmente en diseños complejos como un patrón de dragón.

Consejo práctico: Si tu Alpha MK2 tiene enfoque automático, te ahorrará muchísimo tiempo y garantizará una precisión de corte en varias hojas. Si no, ajusta el enfoque manualmente hasta que el módulo toque ligeramente la herramienta de enfoque.

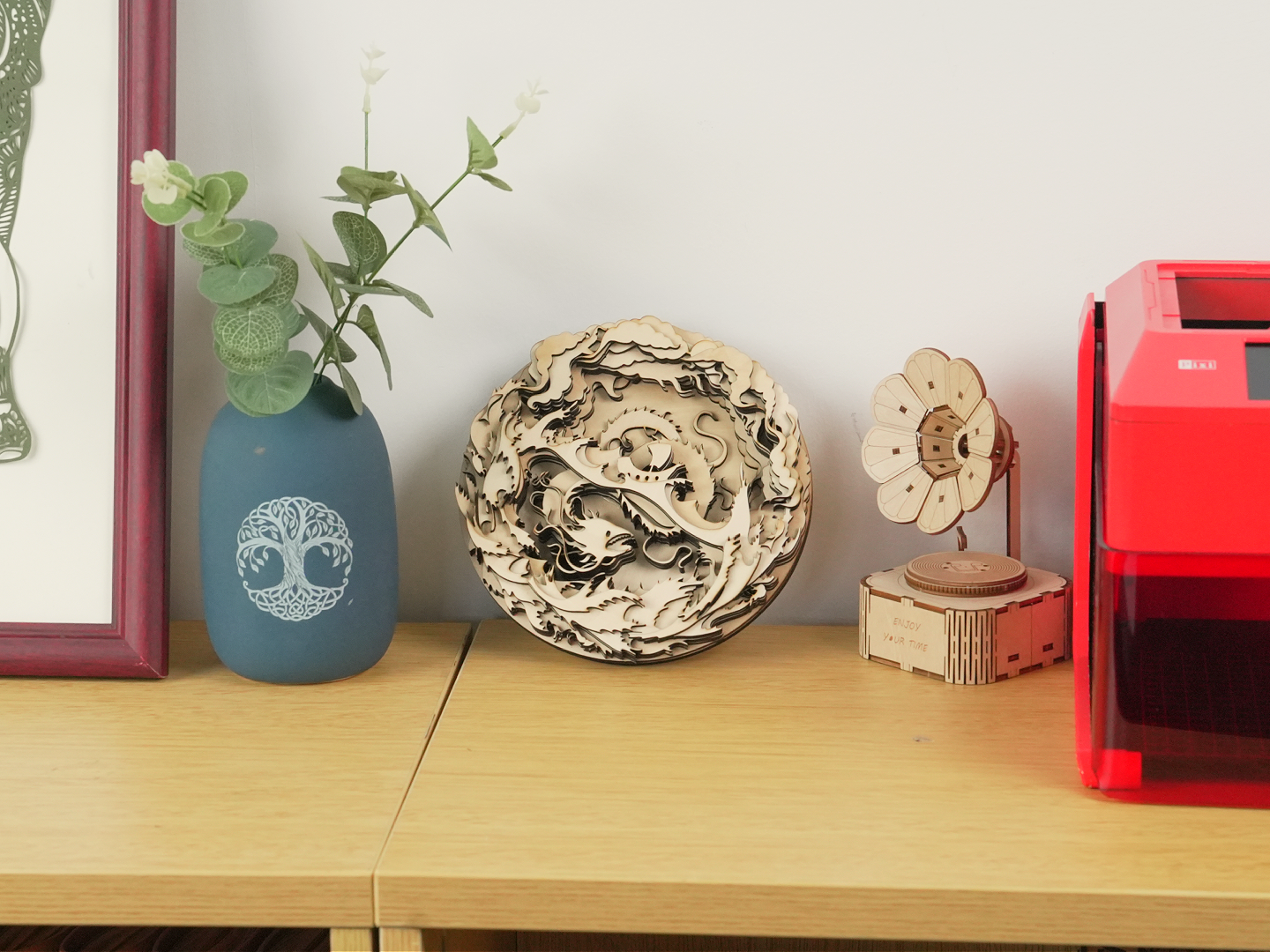

Cómo cortar con láser un patrón de dragón de madera 01

Paso 2: Importar y preparar el diseño del dragón

Abre LightBurn, el software optimizado para la cortadora láser AlgoLaser Alpha MK2 de 40 W.Importa tu archivo de diseño de dragón, preferiblemente un archivo vectorial como SVG o DXF, para obtener cortes más precisos.

Una vez importado:

Cambia el tamaño del patrón del dragón para que se ajuste a tu lámina de madera contrachapada.
Utilice las de organización para centrar el diseño o alinear varias capas.
Comprueba la escala general para asegurarte de que la obra de arte en madera en capas tenga un aspecto equilibrado y visualmente atractivo.

Antes de comenzar el corte láser, configure los parámetros de corte para madera contrachapada de 3 mm en la Alpha MK2 de 40 W:

Velocidad de corte: 700 mm/min
Fuerza: 100%
Pases: 1

Estos ajustes están optimizados para un corte láser limpio y preciso sin quemar ni carbonizar los bordes del contrachapado. Es posible que se requieran pequeños ajustes de velocidad para láminas de contrachapado densas o con alto contenido de resina.

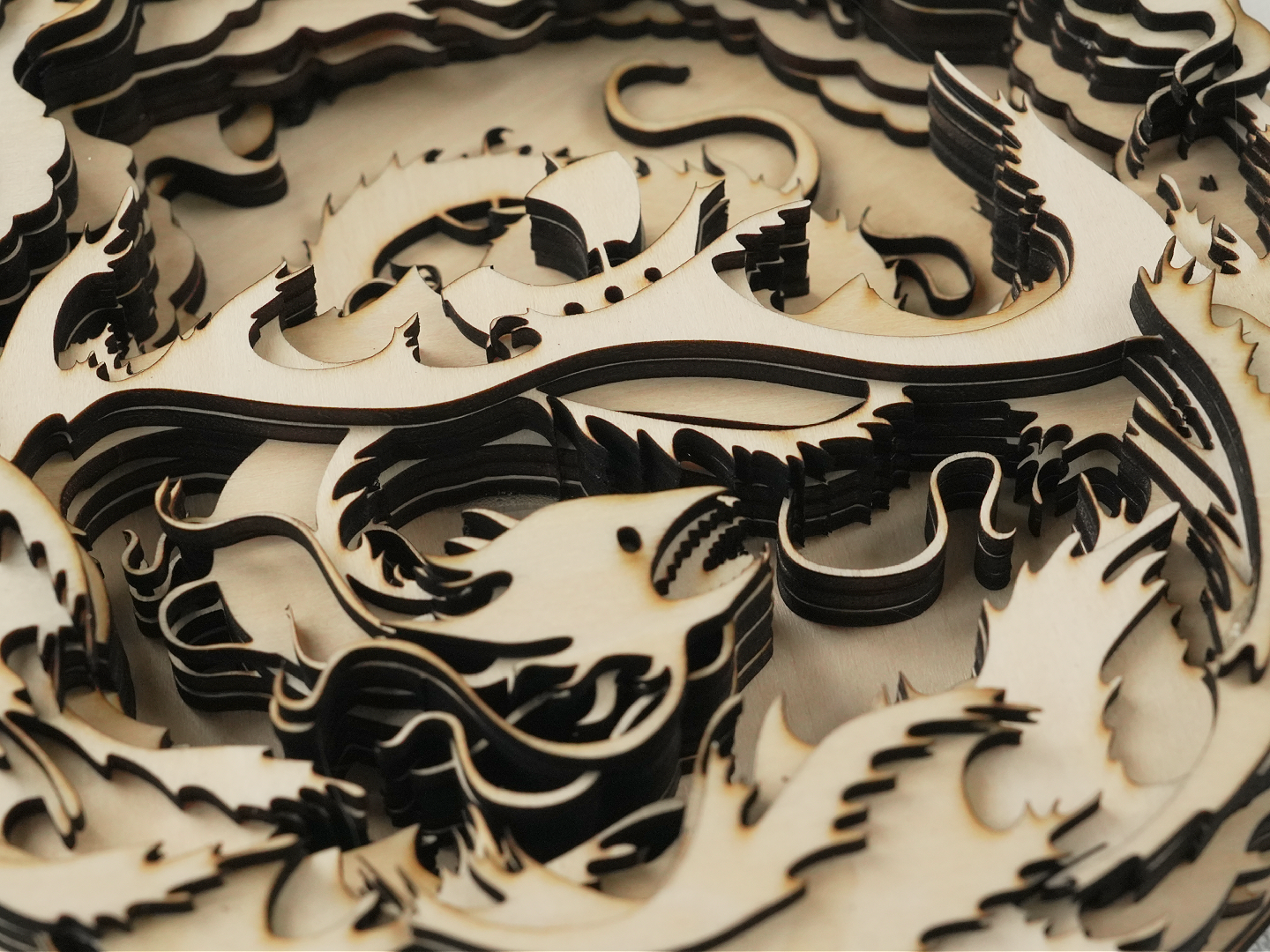

Cómo cortar con láser un patrón de dragón de madera 02

Paso 3: Enmarcar el diseño y comenzar el corte láser

Tras configurar los parámetros, seleccione el diseño en LightBurn y haga clic en Enmarcar. El enmarcado le permite previsualizar el área de grabado y garantiza que el patrón del dragón se ajuste perfectamente a la madera contrachapada. Este paso ayuda a evitar el desperdicio de material y garantiza un producto final de aspecto profesional.

Antes de pulsar inicio, compruebe dos veces:

El módulo láser está correctamente enfocado.
El contrachapado está plano y fijado en la zona de grabado
La ventilación está activada para eliminar el humo y los escombros

Haz clic en Iniciar para comenzar el proceso de corte láser. Dependiendo de la complejidad del diseño del dragón, el corte puede tardar unos minutos. Supervisa siempre el proceso de grabado láser para garantizar la seguridad y obtener resultados óptimos.

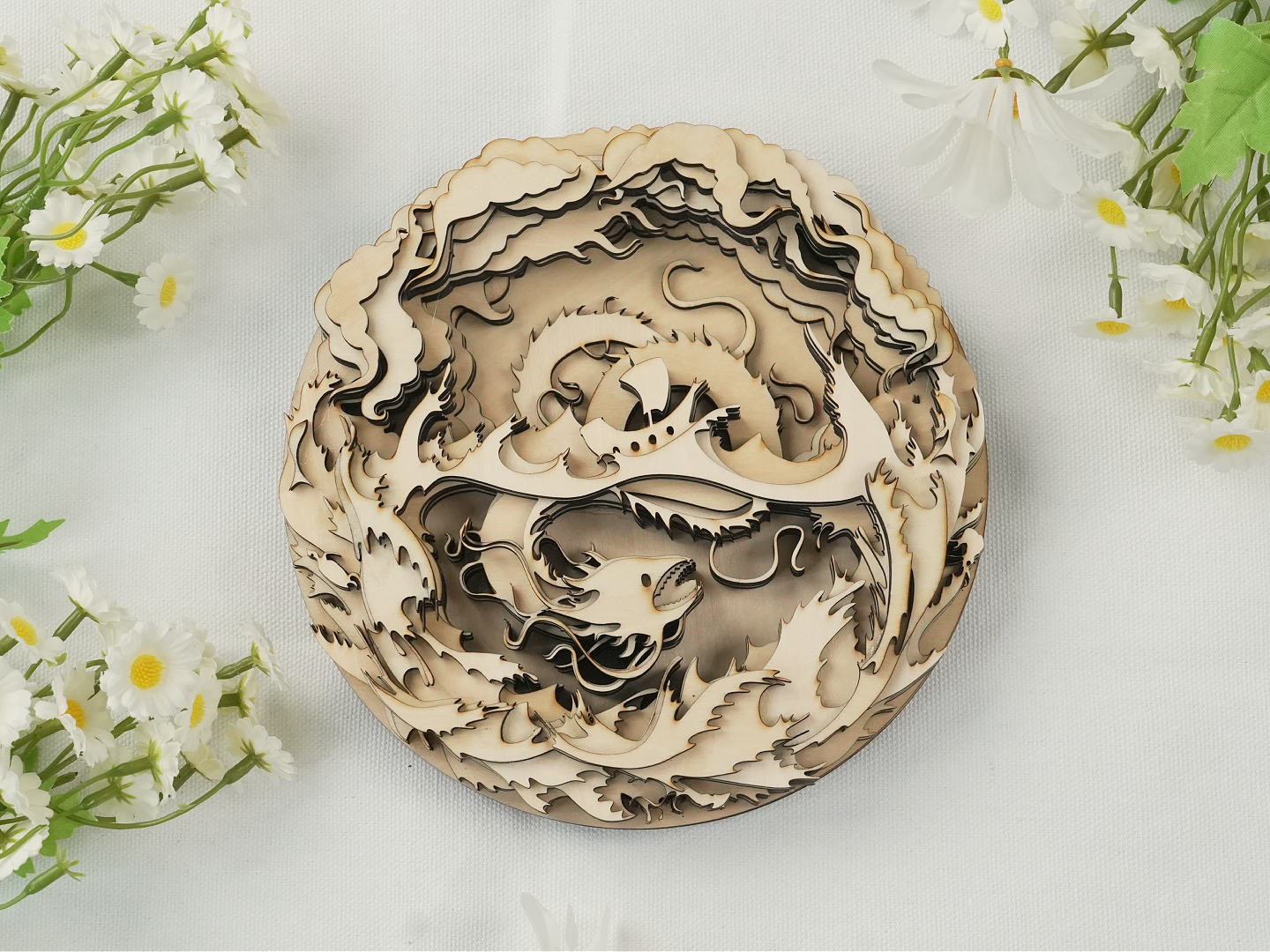

Cómo cortar con láser un patrón de dragón de madera 03

Paso 4: Retire e inspeccione las piezas de madera contrachapada cortadas con láser

Una vez finalizado el grabado, retire con cuidado las láminas de madera contrachapada de la máquina. Inspeccione cada pieza para comprobar que los bordes estén limpios, los cortes sean precisos y la alineación sea correcta. Es normal que aparezcan pequeñas marcas de quemadura, las cuales se pueden lijar ligeramente para obtener un acabado pulido.

Para diseños multicapa, compruebe que cada capa esté perfectamente alineada con las demás. Etiquete cada capa para facilitar el montaje. Los diseños multicapa cortados con láser, como este patrón de dragón, requieren precisión para lograr el mejor efecto visual.

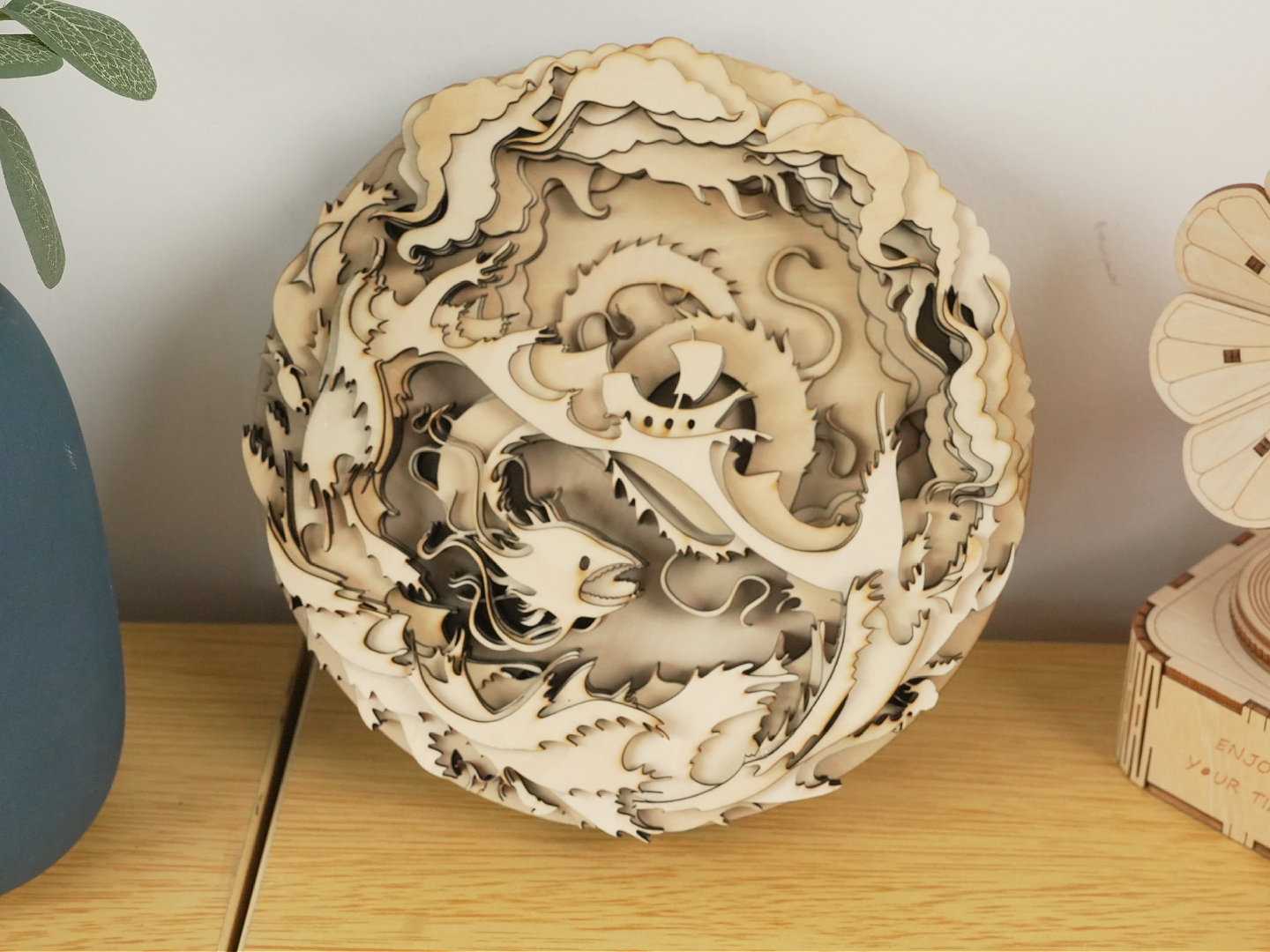

Cómo cortar con láser un patrón de dragón de madera 04

Paso 5: Ensamblar la figura de dragón en capas de madera contrachapada

Con todas las piezas listas, es hora de armar tu pintura de dragón grabada en madera contrachapada en capas. Puedes usar pegamento para madera, cinta adhesiva o clavos pequeños, según tu preferencia.

Comience con la capa inferior como base.
Alinee cada capa subsiguiente con cuidado para mantener la precisión.
Presione o sujete las capas con una abrazadera para asegurar la adhesión mientras se seca el pegamento.

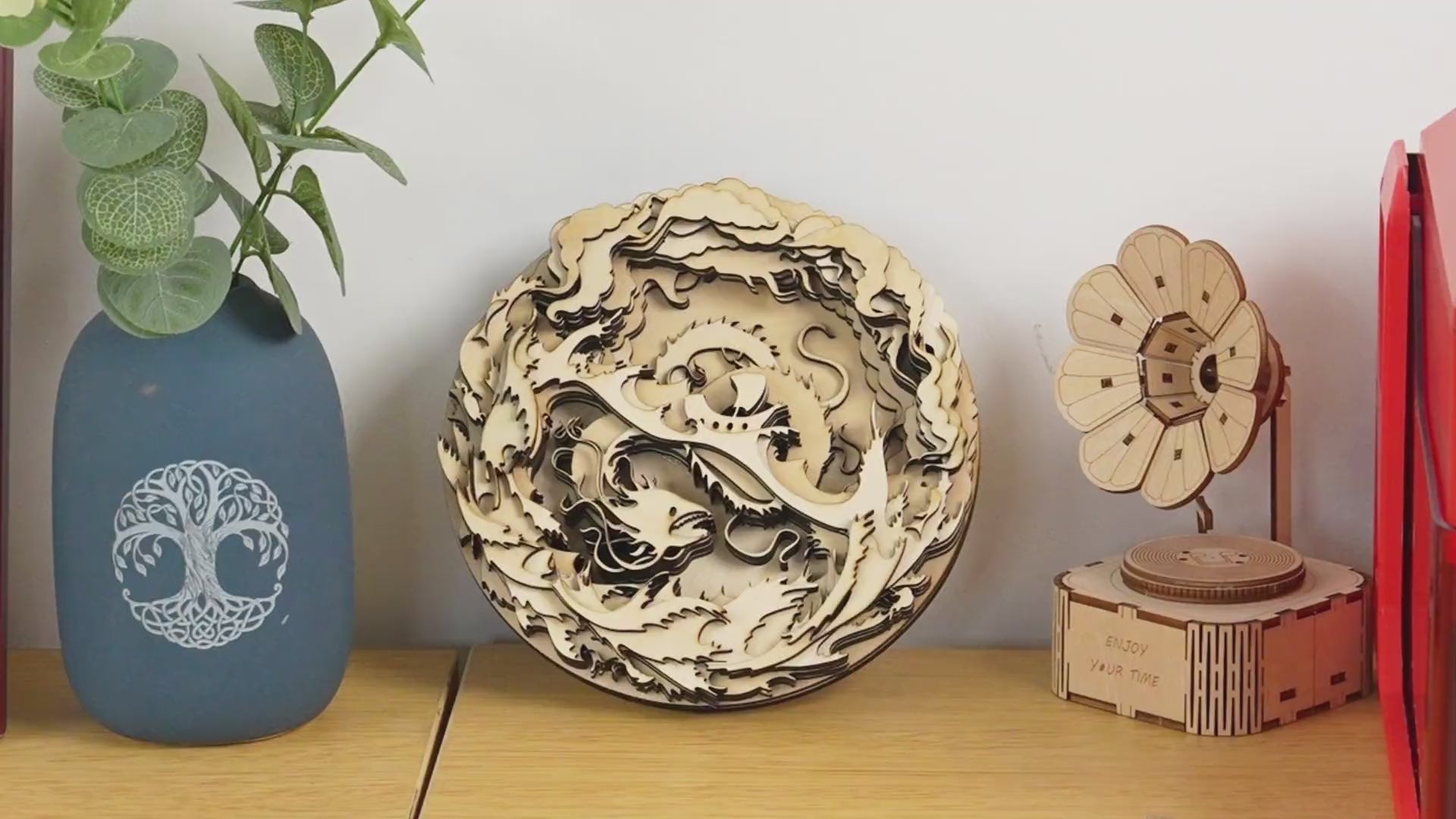

El resultado es una pieza de madera tallada, inspirada en la fantasía y con gran detalle, que combina la precisión del corte láser con un diseño creativo. El ensamblaje multicapa da vida al diseño de tu dragón, creando profundidad y detalles intrincados, perfectos para decorar paredes o exhibir.

Consejos para lograr resultados profesionales en el grabado láser

Prueba una pequeña parte del diseño de tu dragón en un trozo de madera contrachapada antes de hacer el corte final.
Utilice madera contrachapada limpia y seca para evitar marcas de humo o cortes irregulares.
Ajuste la velocidad de corte láser para madera contrachapada más gruesa.
Mantenga limpia la lente del láser para mantener la precisión del corte.
Compruebe siempre la configuración de LightBurn, incluyendo el área de grabado y el número de pasadas.

6 preguntas frecuentes (FAQ)

1. ¿Qué tipo de madera contrachapada funciona mejor para el corte láser por capas?
La madera contrachapada de abedul báltico de 3 mm es ideal. Tiene capas uniformes, mínima cantidad de resina y se corta limpiamente con una grabadora láser.

2. ¿Puedo usar madera contrachapada más gruesa para diseños en capas?
Sí, pero reduzca la velocidad de corte o aumente el número de pasadas para obtener un corte limpio. Pruebe con una muestra antes de la producción final.

3. ¿Cómo puedo evitar que los bordes se quemen o se carbonicen?
Mantenga los parámetros de corte, asegure una ventilación activa y evite las láminas con alto contenido de resina.

4. ¿Existen alternativas a la Alpha MK2 de 40 W?
Otras máquinas de grabado láser pueden funcionar, pero los parámetros y el flujo de trabajo pueden variar. Siempre pruebe con una muestra.

5. ¿Cómo ensamblo correctamente un tablero de madera contrachapada multicapa?
Etiquete las capas, utilice marcas de alineación y aplique pegamento para madera o abrazaderas para asegurar que las capas permanezcan perfectamente alineadas.

6. ¿Es necesario LightBurn para este proyecto?
Si bien otros programas pueden funcionar, LightBurn está optimizado para la Alpha MK2 40W y simplifica la importación de diseños, el encuadre y el control de parámetros.

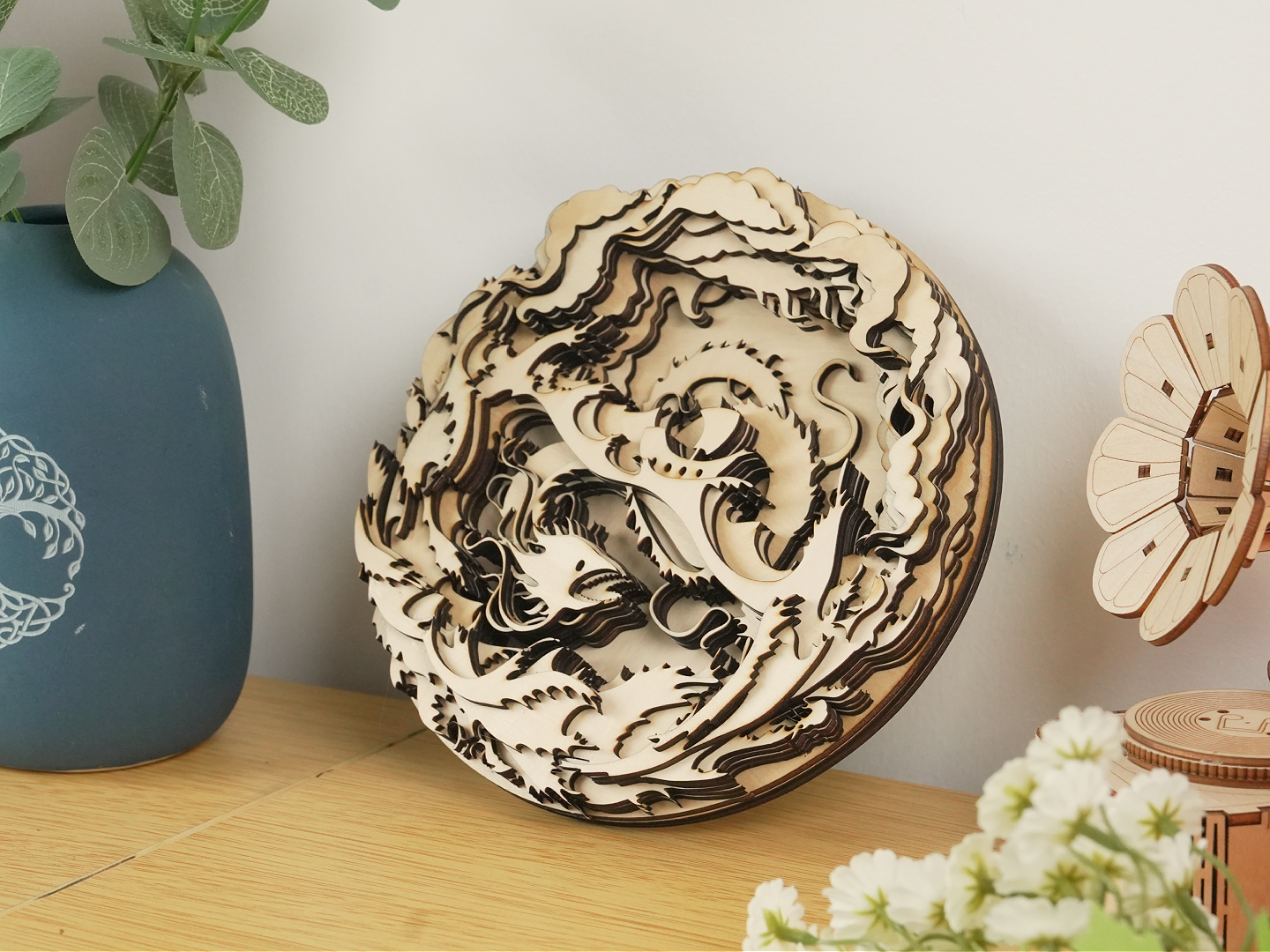

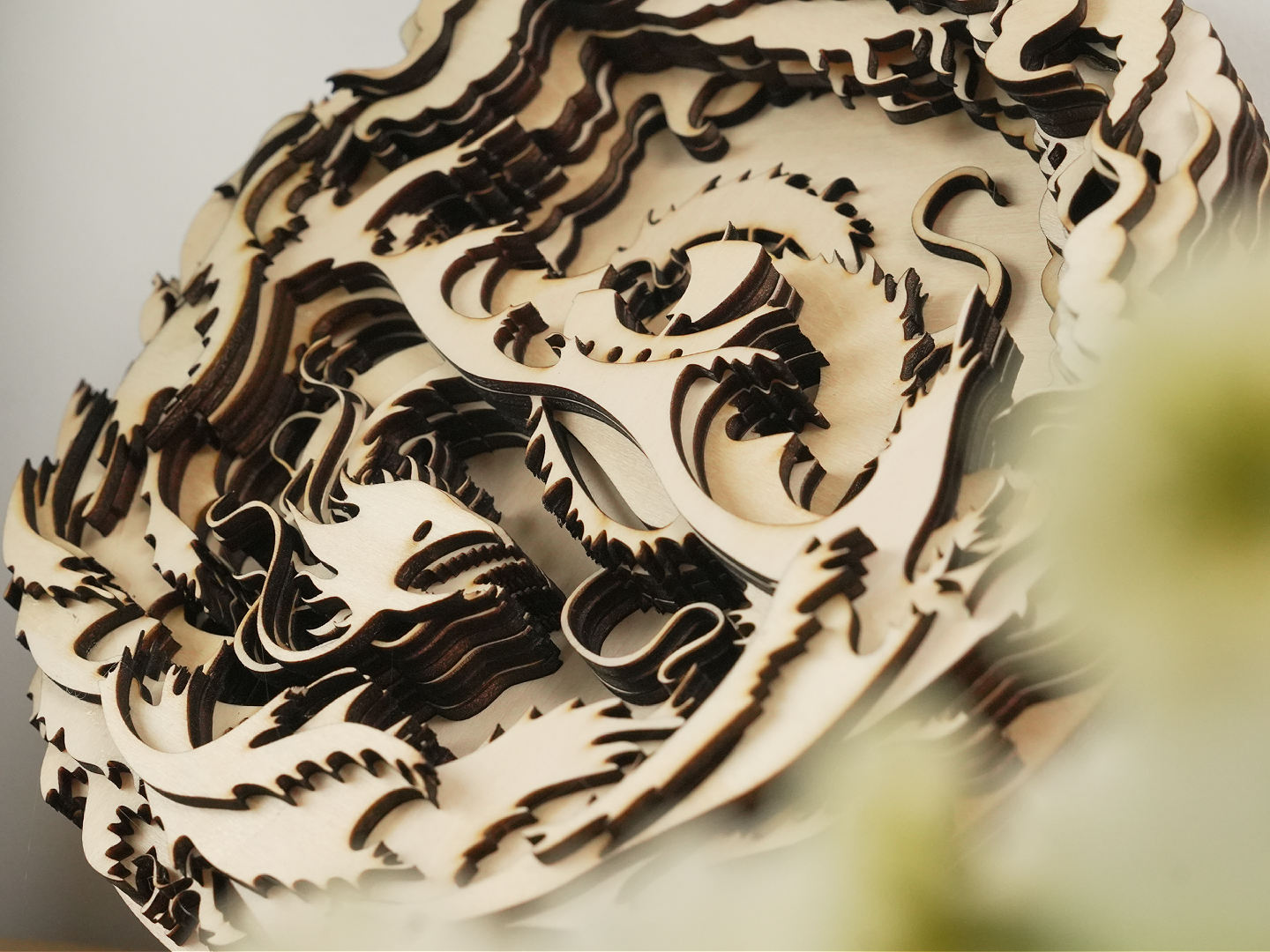

Cómo cortar con láser un patrón de dragón de madera 06

Reflexiones finales

Crear un grabado en madera contrachapada con temática de dragones es una forma fascinante de combinar arte y tecnología de corte láser. Con la grabadora láser AlgoLaser Alpha MK2 de 40 W, puedes producir diseños complejos y de calidad profesional con facilidad.

Este proyecto es perfecto tanto para principiantes que se inician en el grabado láser sobre maderacomo para artesanos experimentados que buscan proyectos creativos de corte láser por capas. El resultado final es una impresionante obra de arte mural de un dragón fantástico que demuestra tanto habilidad técnica como visión creativa.

Siguiendo estos pasos, optimizando los parámetros de corte lásery ensamblando las capas con cuidado, obtendrás un grabado en madera contrachapada hermoso y detallado que impresionará a amigos, familiares o clientes.
