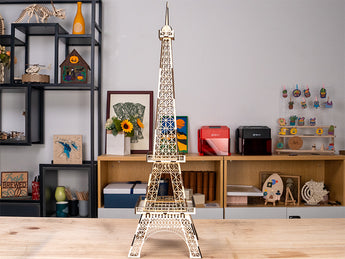

Torre Eiffel de madera grabada con láser

Descargar archivos del proyecto

Torre Eiffel de madera grabada con láser

Materiales necesarios

Madera contrachapada de 3 mm

Sistema láser AlgoOS →

Maquina usada

Kit de bricolaje AlgoLaser MK2 20W Grabador láser

Consulte las configuraciones sugeridas para su máquina láser →

Corte de madera

Relleno/Velocidad 1

250 mm/min

Fuerza

100%

Aprobar

Cómo grabar con láser una Torre Eiffel de madera (con el kit AlgoLaser DIY MK2 de 20 W)

Construir una Torre Eiffel de madera cortada a láser desde cero es un fantástico proyecto DIY tanto para aficionados como para creadores de grabados láser. Con un grabador láser de diodo como el AlgoLaser DIY KIT MK2 de 20 W, este proyecto no solo es factible, sino también una experiencia práctica realmente gratificante. Desde la preparación de las láminas de contrachapado de 3 mm hasta el ensamblaje de la icónica silueta final, esta guía te guía paso a paso, con jerga de grabador y consejos prácticos para un proceso fluido.

Cómo grabar con láser una Torre Eiffel de madera 000

Paso 1: Coloque la madera contrachapada en el área de grabado

Muy bien, comencemos. Primero, toma tu lámina de madera contrachapada de 3 mm; este es el grosor ideal para lograr resistencia estructural y cortes precisos. Debes usar una tabla limpia, plana y sin deformaciones. Sin abolladuras ni nudos. Esto garantiza que el rayo láser mantenga un enfoque constante durante todo el proceso.

Ahora, coloca la lámina de madera contrachapada plana sobre la plataforma de grabado de tu AlgoLaser DIY KIT MK2 20W. Si tu grabadora incluye soportes de nido de abeja o de pasadores, úsalos para minimizar las marcas de quemaduras y mejorar el flujo de aire. Si no, asegúrate de que la lámina quede bien sujeta y estable. No querrás que se mueva durante el grabado.

Consejo profesional: Asegure los bordes con un poco de cinta de enmascarar de bajo residuo o abrazaderas de borde si el material tiende a curvarse.

Cómo grabar con láser una Torre Eiffel de madera 001

Paso 2: Utilice el medidor focal para ajustar la distancia focal

Antes de que comience la magia del corte, debes ajustar el enfoque del láser. El MK2 viene con un medidor de enfoque; este será tu mejor aliado en este momento.

Mueva manualmente el módulo láser sobre la madera contrachapada, coloque el calibre focal (normalmente 20 mm para la mayoría de los módulos de 20 W) y baje el módulo láser hasta que toque ligeramente el calibre. Una vez que lo haga, fíjelo en su lugar.

Ahora ya estás conectado.

¿Por qué es importante? Porque un haz bien enfocado marca la diferencia entre una silueta nítida de la Torre Eiffel y una imagen borrosa y quemada.

Cómo grabar con láser una Torre Eiffel de madera 002

Paso 3: Haga clic en "Proyectos" y luego en "Tarjeta SD"

El archivo de diseño ya debería estar cargado en la tarjeta SD incluida con el sistema MK2, o puede arrastrarlo y soltarlo usando el modo de disco USB virtual de AlgoLaser.

Aquí le mostramos cómo encontrar su archivo:

Pulsa la “Proyectos” en la pantalla táctil.

Navegue hasta “Tarjeta SD”.

Localiza tu archivo de corte de la Torre Eiffel, preferiblemente en formato GCode o en un formato compatible como .nc o .gc.

Asegúrese de que el nombre de su archivo sea claro: no hay nada peor que buscar en archivos con nombres genéricos como "project1_v2_FINAL_final.gcode".

Buenas prácticas: Asígnale un nombre sencillo como “Eiffel_Cut_3mm.gcode”.

Cómo grabar con láser una Torre Eiffel de madera 003

Paso 4: Seleccione el dibujo, establezca los parámetros y el marco

Ahora es el momento de cargar el diseño de corte en el espacio de trabajo.

✅ Establecer los parámetros de grabado:

• Material: Contrachapado de 3 mm

· Velocidad: 250 mm/min

· Fuerza: 100%

· Pases: 1

• Modo línea: Habilitado para cortes vectoriales

Esta configuración garantiza que su grabador láser de 20 W corte de manera limpia con una carbonización mínima y sin necesidad de una segunda pasada.

Arrastre la imagen al área de grabado:

Una vez que el archivo esté activo, arrastre el patrón de corte a la cuadrícula de grabado en pantalla. Asegúrese de que esté centrado en la tablay confirme la orientación; no hay nada peor que cortar un diseño al revés.

Haga clic en el botón Marco:

Antes de pulsar “Ir”, siempre, siempre encuadre su trabajo. Pulse el botón de encuadre en la pantalla: el cabezal láser trazará los límites exteriores del diseño sin encender el láser. Esto ayuda a confirmar:

· El diseño se adapta a tu material

· No sobrepasará los bordes del tablero

· Todo está correctamente alineado

Hablando como un creador: “Mide dos veces, usa el láser una vez”

Cómo grabar con láser una Torre Eiffel de madera 004

Paso 5: Comienza a cortar y ensamblar la torre

Todo está listo, enfocado y encuadrado. Es hora de pulsar "Iniciar" y dejar que la MK2 haga su trabajo.

El láser comenzará a seguir las trayectorias vectoriales que hayas trazado, cortando cada pieza de tu rompecabezas de la Torre Eiffel. Oirás un zumbido constante y, ocasionalmente, el bombeo de aire comprimido si lo estás utilizando.

Deje que el trabajo termine completamente antes de tocar nada.

🧩Tiempo de montaje:

Una vez cortadas todas las piezas:

1. Sáquelos con cuidado; es posible que algunos necesiten un ligero empujón.

2. Lije ligeramente los bordes si es necesario.

3. Siga el plan de diseño de su torre (la mayoría de los archivos en línea incluyen instrucciones numeradas).

4. Utilice pegamento para madera o pestañas ajustadas para asegurar las piezas en su lugar.

🗼 ¡Y voilá! ¡Tienes una Torre Eiffel de madera en miniatura digna del estilo parisino!

Cómo grabar con láser una Torre Eiffel de madera 005

Preguntas frecuentes

1. “¿Realmente necesito un láser de 20 W para esto?”

Si trabajas con madera contrachapada de 3 mm y quieres un corte limpio en una sola pasada, sí, 20 W es lo ideal. Un láser de 10 W también podría funcionar, pero podría requerir dos o más pasadas, lo que aumenta las marcas de quemaduras y el tiempo de trabajo.

2. “¿Cuánto tiempo se tarda en cortar el diseño de la Torre Eiffel?”

Depende de la complejidad y el tamaño de tu diseño, pero la mayoría de los proyectos de torres de tamaño medio tardan entre 10 y 25 minutos con la configuración que hemos indicado. Puedes acelerarlo un poco, pero no sacrifiques la calidad por la velocidad.

3. “¿Puedo usar MDF en lugar de madera contrachapada?”

Técnicamente sí, pero el MDF emite más humos y se carboniza con mayor facilidad. El contrachapado es más seguro y ofrece mayor integridad estructural. Además, es más bonito, sobre todo si después vas a teñir o pintar tu Torre Eiffel.

Cómo grabar con láser una Torre Eiffel de madera 006

4. “¿Cuál es la mejor manera de limpiar los bordes quemados?”

Un lijado ligero con papel de lija de grano fino (220-320) hace maravillas. También puedes usar un paño húmedo para quitar el hollín; solo asegúrate de que la madera esté seca antes de pegarla o pintarla.

5. "¿Para qué usar el botón de marco? ¿No es solo una vista previa?"

Enmarcar evita el desperdicio de materiales y tiempo. Garantiza que tu diseño encaje perfectamente en el tablero y no quede torcido ni descolgado. Es como un ensayo antes del estreno.

6. “¿Este proyecto es bueno para principiantes?”

Por supuesto. Es una introducción fantástica al corte vectorial, la configuración de archivos, el enfoque y el ensamblaje. Además, los resultados son impresionantes. Si estás empezando a usar tu grabadora láser, este proyecto de la Torre Eiffel te dará mucha confianza.

Cómo grabar con láser una tabla de surf de madera para patineta 06

Reflexiones finales: Convertir la madera y la luz en arte

El kit de grabado láser AlgoLaser DIY KIT MK2 de 20 W convierte la creación de maquetas de madera en una experiencia mágica. En tan solo unos sencillos pasos —colocar, enfocar, seleccionar, cortar y ensamblar—, transformas una simple tabla de madera contrachapada en una obra de arte digna de una tienda de regalos parisina.

Más que eso, le enseña los conceptos básicos del flujo de trabajo del láser: gestión del diseño, calibración del hardware, preparación del material y operación segura.

Ya sea que esté creando para divertirse, para regalar, para Etsy o para el aula, este proyecto de grabado de la Torre Eiffel reúne la historia, la arquitectura y la tecnología, capa por capa.

Así que adelante,carga la tarjeta SD, prepara la madera contrachapada y empieza a cortar. Tu experiencia con el grabado láser acaba de subir de nivel.
